Чем опасны маслянные выключатели

2. Опасность для персонала

• Ожоги. При взрыве или даже при нормальном отключении большой нагрузки через газоотводные трубы (дыхатели) может вырваться пламя или горячие газы.
• Травмы от разлетающихся частей. Взрыв бака приводит к разлету тяжелых металлических обломков, осколков изоляторов.
• Поражение электрическим током. Риск существует при обслуживании, если не обеспечено должное заземление и разрядка емкостей. Также при разрушении изоляционных конструкций ток может пойти по нештатным путям.

3. Экологическая опасность

• Загрязнение окружающей среды. Трансформаторное масло — нефтепродукт. При разрушении бака (взрыв, авария) сотни или тысячи литров масла разливаются на территорию подстанции, попадают в почву и водоемы.
• Токсичные продукты. При горении и разложении масла выделяются вредные вещества.

4. Технические и эксплуатационные риски

• Требовательность к обслуживанию. Масляные выключатели нуждаются в регулярной и квалифицированной проверке:
  • Контроль уровня и качества масла (загрязнение, увлажнение, снижение дугогасящей способности).
  • Контроль износа контактов (при каждом отключении они подгорают).
  • Проверка механической части на "залипание".
  • Проба масла на газовый анализ (для выявления скрытых дефектов).
• Большое время отключения. По сравнению с современными вакуумными или элегазовыми выключателями, у масляных больше собственное время срабатывания (время гашения дуги).
• Взрывоопасность при внутренних повреждениях. Дефекты внутри бака (ослабление контактов, нарушение изоляции) могут привести к медленному разложению масла и накоплению гремучей смеси, которая взорвется при следующем срабатывании или даже самостоятельно.

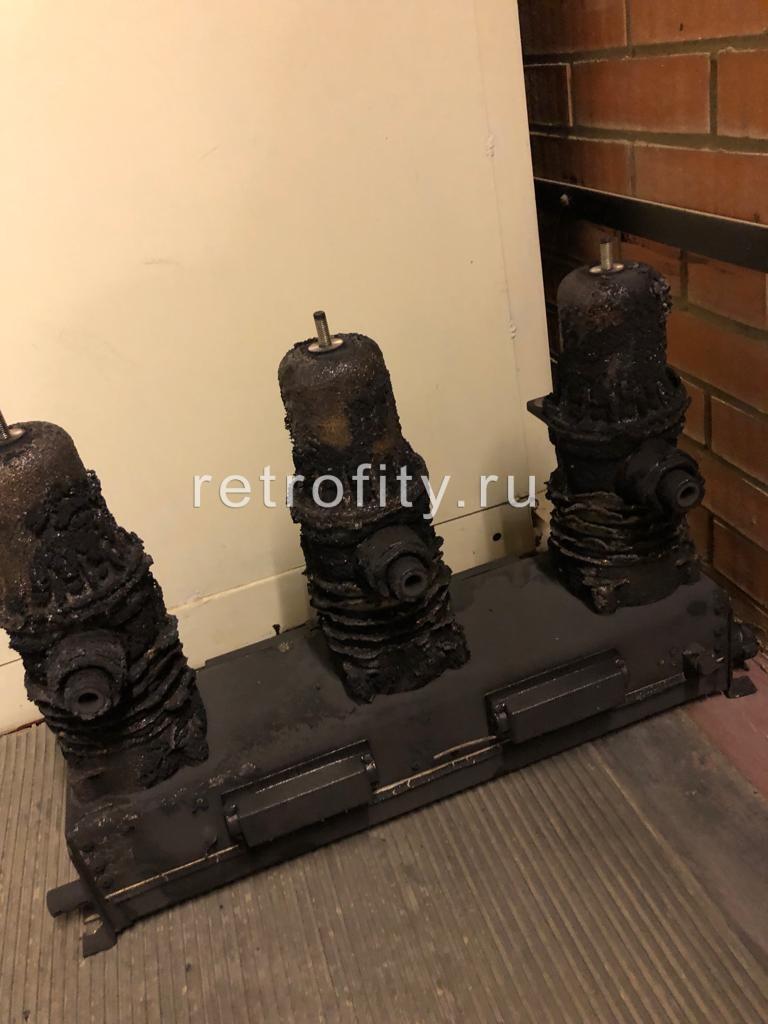

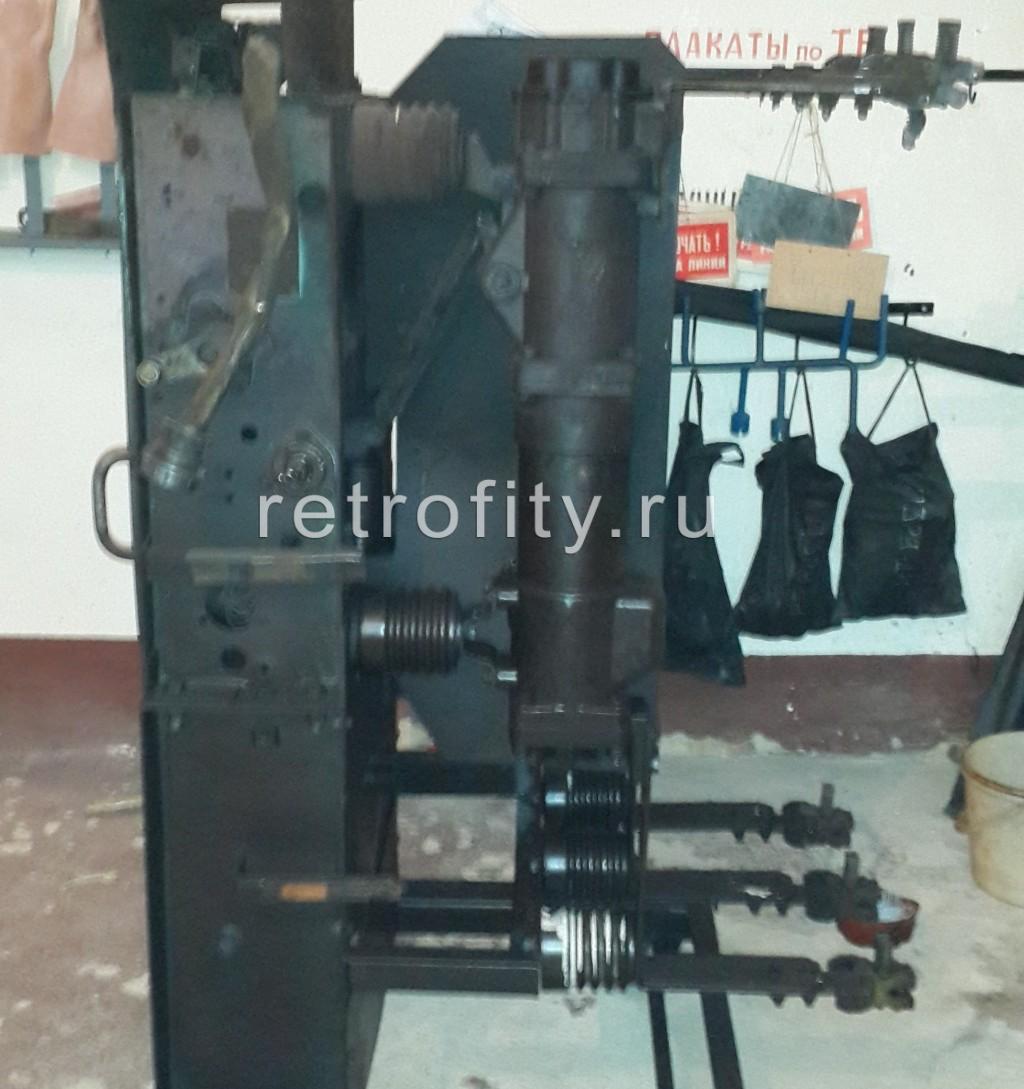

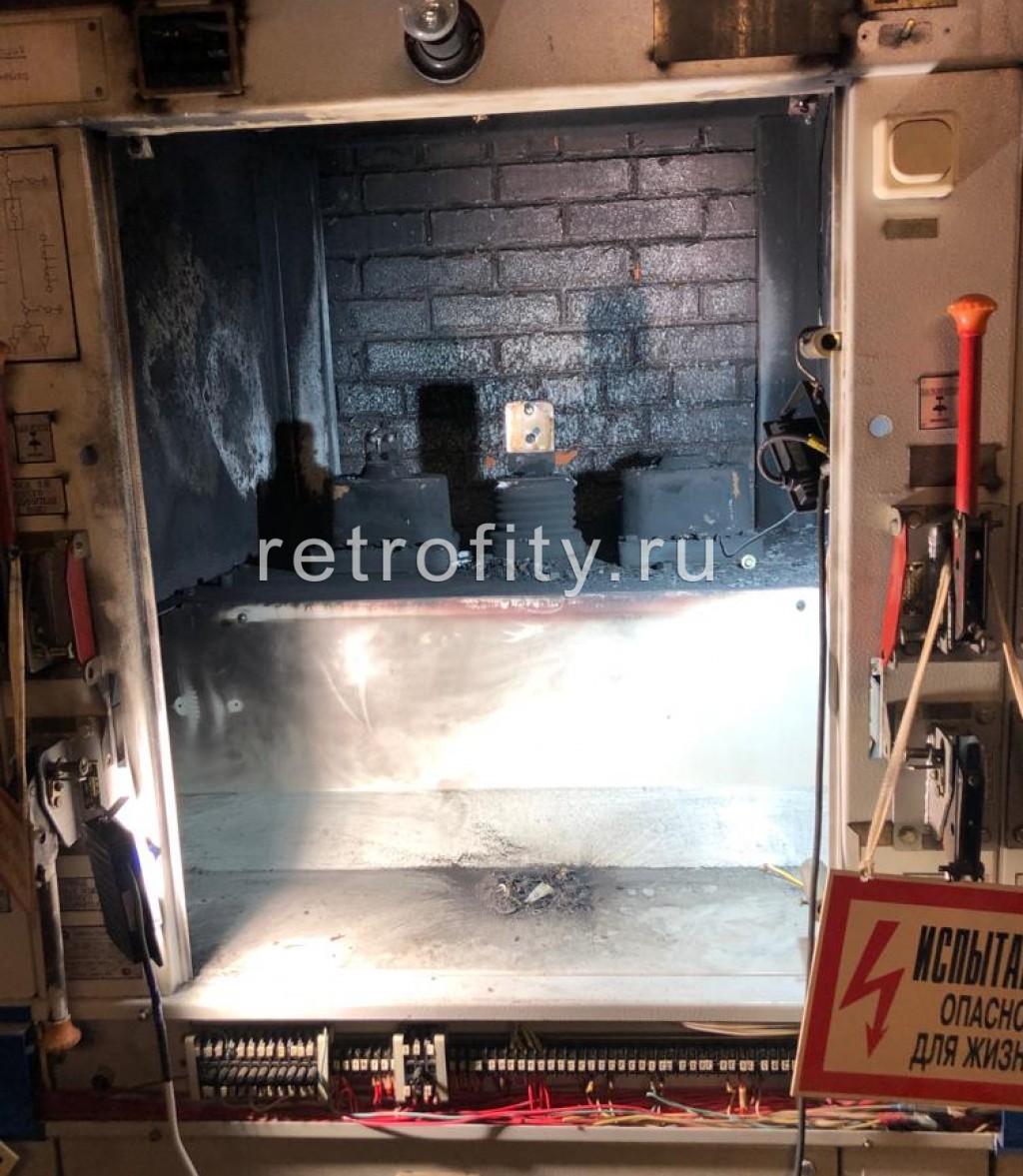

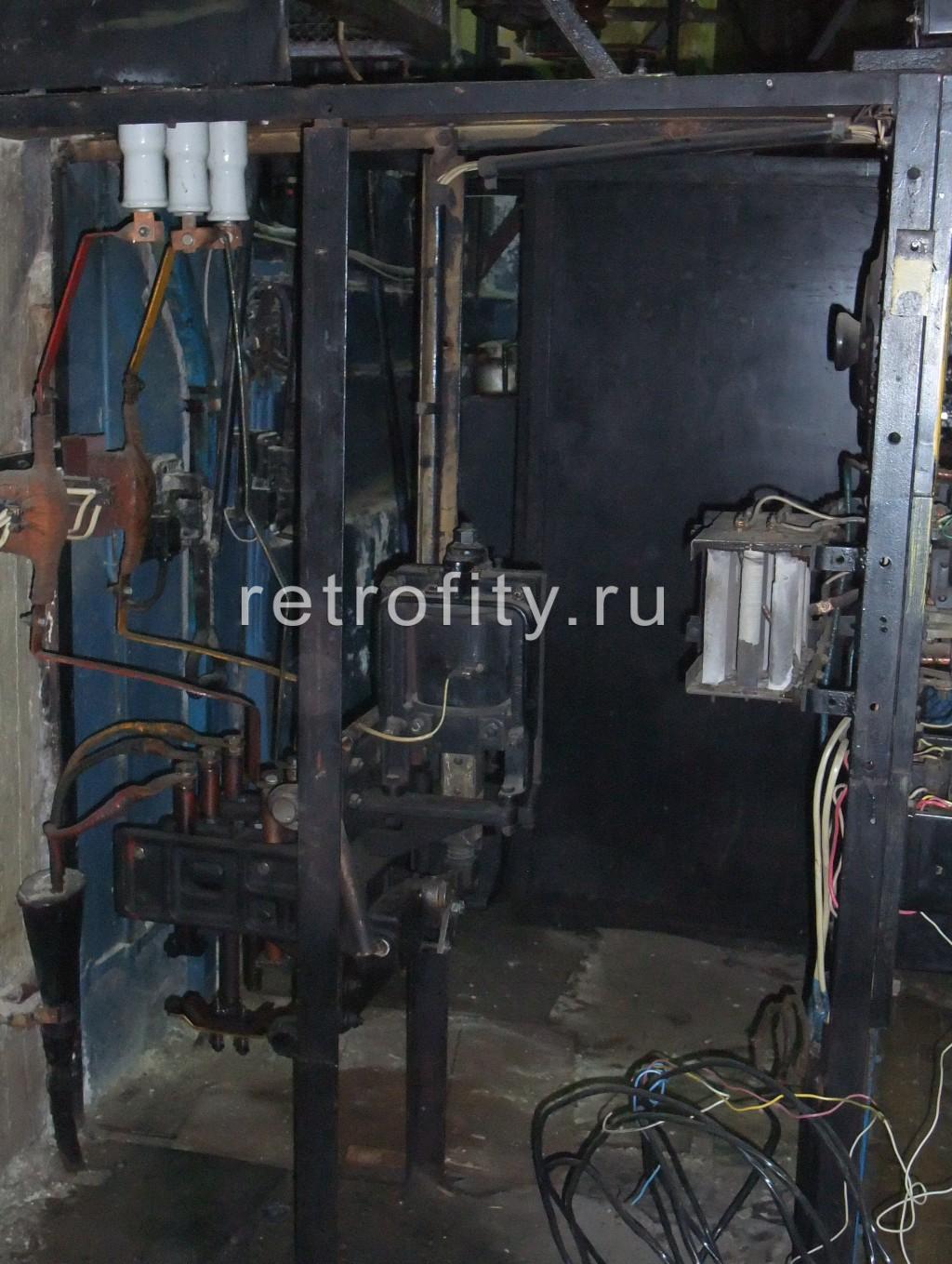

Примеры сгоревших масляных выключателей

Сравнение с современными аналогами

Именно из-за этих опасностей масляные выключатели почти полностью вытеснены из энергетики на напряжении до 35 кВ вакуумными, а на напряжении 110 кВ и выше — элегазовыми (SF6). Эти аппараты:

• Не имеют горючего дугогасящего вещества.
• Не взрывоопасны.
• Практически не требуют обслуживания.
• Имеют большее число операций и быстрее срабатывают.

Основная опасность масляных выключателей — это высокий риск взрыва и пожара с катастрофическими последствиями для оборудования, зданий и жизни людей. Их эксплуатация сегодня считается морально и технически устаревшей. В действующих сетях они сохранились в основном на старых подстанциях, и их замена является приоритетной задачей для повышения надежности и безопасности энергосистемы.
