Наладка вакуумного выключателя 10 кВ: этапы, испытания, диагностика

Вакуумный выключатель — основа современного распределительного электрооборудования. От его надежности зависит бесперебойная работа целых предприятий, жилых кварталов и социальных объектов. Однако даже самое качественное оборудование требует профессиональной наладки вакуумного выключателя перед вводом в эксплуатацию и в процессе эксплуатации.

В этой статье мы подробно разберем, что входит в ПНР вакуумного выключателя 10 кВ, какие испытания обязательны, как проверить состояние вакуумных камер и почему доверять эти работы стоит аттестованной лаборатории с собственной приборной базой.

Почему важна качественная наладка вакуумного выключателя?

Вакуумный выключатель работает в жестких условиях: он должен десятки тысяч раз надежно включать и отключать токи нагрузки, а при аварии — мгновенно отключать токи короткого замыкания. Основные риски при некачественной наладке:

  • Потеря вакуума в дугогасительной камере — выключатель перестает гасить дугу, что приводит к аварии и выходу из строя ячейки КРУ или КСО.

  • Нарушение синхронности хода контактов — возникает повышенный износ, подгорание контактов, риск неполного отключения.

  • Неверные настройки привода — ложные срабатывания или отказы в работе, обесточивание ответственных потребителей.

Профессиональная наладка вакуумного выключателя позволяет:

  • Гарантировать надежное отключение аварийных токов.

  • Продлить ресурс работы дугогасительных камер и механических частей.

  • Соблюсти требования ПУЭ, ПТЭЭП и успешно сдать объект Ростехнадзору.

  • Избежать внеплановых ремонтов и простоев.

Этапы наладки вакуумного выключателя 10 кВ

Процесс ПНР вакуумного выключателя — это комплекс технических мероприятий, которые мы проводим строго по регламенту. Ниже представлены основные этапы.

1. Внешний осмотр и проверка целостности

Перед началом любых измерений наши специалисты выполняют визуальный контроль:

  • Отсутствие механических повреждений корпуса и изоляторов.

  • Надежность крепления выключателя в ячейке КРУ/КСО.

  • Состояние вторичных цепей управления и сигнализации.

  • Маркировка проводов соответствие схеме.

2. Проверка состояния вакуумных дугогасительных камер (ДК)

Вакуумная камера — сердце выключателя. Проверка ее состояния — самый ответственный этап наладки выключателя 10 кВ. Мы используем два метода:

  • Испытание повышенным напряжением: на разомкнутые контакты камеры подается испытательное напряжение (до 35–45 кВ для 10 кВ). Отсутствие пробоя и перекрытия подтверждает сохранность вакуума.

  • Проверка вакуумметром (опционально): при наличии встроенного датчика или специального оборудования измеряется уровень вакуума в камере.

3. Проверка механических характеристик

Это ключевой этап ПНР вакуумного выключателя, который определяет его долговечность. С помощью специализированных приборов (например, ПКВ-М, ВИП-2) мы измеряем:

  • Ход контактов: полный, провал, предварительный нажатие.

  • Скорости движения контактов: средняя скорость включения и отключения.

  • Временные параметры: время включения, отключения, собственное время отключения.

  • Синхронность: разновременность замыкания и размыкания контактов по фазам.

Получите консультацию
и вызовите нашего инженера
на объект – это бесплатно

Наш специалист готов к выезду на ваш объект уже сегодня.
После обращения вы получите:
  • Консультацию от инженера-практика с анализом вашей ситуации
  • Предварительный коммерческий расчет стоимости работ
  • Монтажные схемы и проверенные типовые решения
Ларинов Роман
Начальник инженерного отдела
Заполните форму и мы перезвоним вам в течение 10 минут
Нажимая кнопку вы соглашаетесь с условиями политики конфиденциальности
ПараметрНормативное значениеПоследствия отклонения
Провал контактов В пределах паспортных данных (обычно 2–4 мм) При уменьшении — риск невключения; при увеличении — недопустимый нагрев
Собственное время отключения Соответствует заводу-изготовителю (обычно 30–60 мс) Увеличение времени — нарушение селективности защиты
Разновременность замыкания Не более 1–2 мс Перекос напряжения, ударные токи, подгорание контактов
Скорость отключения В пределах паспортных значений Низкая скорость — плохое гашение дуги

4. Проверка привода

Вакуумные выключатели оснащаются пружинными, электромагнитными или моторными приводами. Мы проверяем:

  • Работоспособность механизма взвода пружин.

  • Исправность электродвигателей (при моторном приводе).

  • Состояние блокировок и расцепителей.

  • Ток срабатывания электромагнитов включения и отключения.

5. Испытания изоляции вторичных цепей

Цепи управления и сигнализации испытываются повышенным напряжением 1000 В мегаомметром. Проверяется сопротивление изоляции относительно корпуса и между собой. Норма — не менее 1 МОм.

6. Комплексное опробование в работе

Финальный этап наладки вакуумного выключателя 10 кВ. Выполняется:

  • Опробование многократных включений и отключений (3–5 циклов) на холостом ходу.

  • Проверка работы в составе ячейки КРУ/КСО (проверка блокировок, сигнализации, взаимодействия с релейной защитой).

  • Имитация аварийных режимов для проверки работы защиты и автоматики.

7. Оформление протоколов испытаний

По итогам работ заказчик получает полный пакет технической документации:

  • Протоколы испытаний вакуумных камер повышенным напряжением.

  • Протоколы проверки механических характеристик.

  • Протоколы измерения сопротивления изоляции.

  • Акт выполненных работ.

Сравнение подходов к ПНР вакуумных выключателей

КритерийРазовые бригады без специализированного оборудованияНаша компания (комплексный подход)
Приборная база Мультиметр, токоизмерительные клещи, простой мегаомметр Специализированное оборудование: ПКВ-М / ВИП-2 (проверка механических характеристик), АВИЦ-70 (высоковольтные испытания), РЕТОМ-21 (проверка взаимодействия с РЗА)
Диагностика вакуумных камер Часто пропускается или делается формально Обязательное испытание повышенным напряжением каждой камеры с оформлением протокола
Квалификация Не всегда подтверждена V группа допуска, аттестованные специалисты по испытаниям оборудования до 35 кВ
Комплексность Только наладка выключателя без учета работы в схеме Полный цикл: наладка выключателя + проверка взаимодействия с РЗА + настройка привода + подготовка документации
Гарантия 6–12 месяцев До 3 лет на выполненные работы

Преимущества заказа наладки вакуумных выключателей в нашей компании

Почему энергетики и снабженцы Москвы, области и ЦФО выбирают нас для ПНР вакуумных выключателей?

✅ Собственная лаборатория до 35 кВ. Мы не арендуем приборы — у нас есть все необходимое: высоковольтные установки (АВИЦ-70, АИД-70М), приборы проверки механических характеристик (ПКВ-М), устройства испытания релейной защиты (РЕТОМ-21).

✅ Аттестованные специалисты с V группой допуска. Работаем на объектах любой сложности. Допущены к испытаниям электрооборудования до и выше 1000 В.

✅ Опыт с 2009 года. Более 1000 успешных проектов. Работаем со всеми типами вакуумных выключателей: BB/TEL, BB/NS, VEP, VD4, VBM и другими.

✅ Комплексный подход. Мы не просто налаживаем выключатель — мы проверяем его работу в связке с релейной защитой, автоматикой, системой блокировок ячейки КРУ или КСО.

✅ Выезд по Москве, области и ЦФО. Оперативно прибываем на объект. Возможна работа в выходные и в рамках "окон" в графике заказчика.

Как заказать ПНР вакуумного выключателя 10 кВ?

Чтобы провести качественную наладку вакуумного выключателя на вашем объекте, достаточно оставить заявку на нашем сайте. Мы:

  1. Бесплатно проконсультируем по объему работ и срокам.

  2. Направим инженера на объект для оценки состояния оборудования (выезд бесплатный).

  3. Рассчитаем точную стоимость и подготовим коммерческое предложение.

  4. Выполним весь комплекс ПНР с оформлением протоколов испытаний.

Оставьте заявку сейчас — получите расчет в течение 30 минут и запланируйте выезд специалиста на ваш объект в Москве или ЦФО.



Наладка вакуумного выключателя 10 кВ — это критически важный этап ввода и эксплуатации распределительных устройств. Качественное проведение ПНР гарантирует надежную работу оборудования, безопасность персонала и отсутствие внеплановых простоев. Доверяйте проверку механических характеристик и испытания вакуумных камер только аттестованным специалистам с собственной приборной базой.

Более 1000 успешных проектов за более 15 лет работы,
Ознакомьтесь с реальными кейсами

Проект №1
Задача
[До]

К нам обратился заказчик с задачей модернизировать секцию ячеек КСО в количестве 5 штук.

Проблема была в устаревших выключателях и релейной защите.

Наши специалисты выехали на объект, оценили объем работ, выдали решение, которые устроило заказчика. Работы были выполнены точно и в срок

Решение
[После]

После выполнения работ по замене вакуумных выключателей и микропроцессорной релейной защите, нашими специалистами были выполнены пуско-наладочные работы с выдачей исполнительной документацией.

После эксплуатации от заказчика мы получили обратную связь, бесперебойная работа ячеек, надежные коммутационные аппараты.

После выполнения работ по замене вакуумных выключателей и микропроцессорной релейной защите, нашими специалистами были выполнены пуско-наладочные работы с выдачей исполнительной документацией. После эксплуатации от заказчика мы получили.

После выполнения работ по замене вакуумных выключателей и микропроцессорной релейной защите, нашими специалистами были выполнены пуско-наладочные работы с выдачей исполнительной документацией. После эксплуатации от заказчика мы получили

Проект №2
Задача
[До]

Обратился энергетик предприятия. В результате короткого замыкания в отсеке выключателя ячейки КСО произошло выгорание вакуумного выключателя BB/TEL, проходных трансформаторов тока, а также устройств релейной защиты и управления. Необходимо было провести полное восстановление работоспособности ячейки.

Решение
[После]

Наши специалисты выполнили комплекс работ. Первым этапом был демонтаж всего сгоревшего оборудования и тщательная отмывка ячейки от сажи, которая из-за примесей меди и изоляции обладает высокой адгезией и плотно сцепляется с поверхностями. Этот процесс занял значительное время. После очистки была произведена косметическая подкраска внутреннего отсека выключателя, а затем установлен новый вакуумный выключатель, трансформаторы тока и новая накладка на дверь с устройством релейной защиты «АГАТ». Завершили восстановление высоковольтные испытания ячейки и настройка релейной защиты. После выдачи полного пакета исполнительной документации (акты, протоколы пуско-наладки) ячейка была успешно введена в эксплуатацию.

Проект №3
Задача
[До]

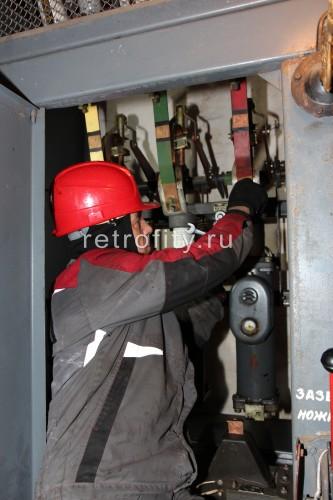

Одно из промышленных предприятий обратилось к нам с требованием модернизировать устаревшие ячейки КСО-266 серии. В них использовалось архаичное и потенциально опасное оборудование: масляные выключатели ВМП-10, опорные трансформаторы тока ТЛМ-10 советского производства и токовые реле защиты РТМ прямого действия, встроенные в приводы ПП-67. Ключевым требованием заказчика была замена на современные пружинно-моторные вакуумные выключатели ВВР-10.

Решение
[После]

Наши инженеры разработали и реализовали комплексное техническое решение. Для размещения нового вакуумного выключателя ВВР-10 и обеспечения удобного доступа к его кнопкам управления, наш конструкторский отдел предложил сместить выключатель ближе к фасаду ячейки. Освободившееся заднее пространство было использовано для установки новых опорных трансформаторов тока. Конструкторами также были спроектированы специальные тяги блокировки привода выключателя с приводами разъединителей, что обеспечило полную безопасность эксплуатации. В качестве финального штриха на дверь отсека была установлена новая лицевая панель с современным микропроцессорным терминалом защиты, подпитываемым от токовых цепей, что гарантирует его надежную работу даже при значительных просадках напряжения в сети.

Проект №4
Задача
[До]

Распределительное устройство клиента было укомплектовано устаревшими ячейками серии КСО-272. Оборудование, включая масляные выключатели ВМП-10 и приводы ПП-67, постоянно требовало обслуживания: выключатели текли, а приводы нуждались в регулярном ремонте и регулировке по несколько раз в год, что приводило к повышенным эксплуатационным расходам и рискам отключений.

Решение
[После]

В ходе работ по ретрофиту мы выполнили комплексную модернизацию. Масляные выключатели были заменены на современные вакуумные выключатели с магнитной защелкой, которые не требуют регулярного ремонта или регулировки. Параллельно ячейки были оснащены современной микропроцессорной защитой, что значительно повысило надежность, точность срабатывания и управляемость всего распределительного устройства.

Листайте, чтобы
увидеть все кейсы
Узнать стоимость ретрофита

Часто задаваемые вопросы о наладке вакуумных выключателей

1. Как часто нужно проводить наладку вакуумных выключателей 10 кВ?

Согласно ПТЭЭП и заводским инструкциям, плановая проверка механических характеристик и испытание вакуумных камер проводятся:

  • при вводе в эксплуатацию (после монтажа или реконструкции);

  • в рамках капитального ремонта, обычно 1 раз в 3–5 лет;

  • после каждого отключения тока короткого замыкания — для проверки состояния дугогасительной камеры и механизма.

Также внеплановая наладка требуется при ложных срабатываниях, нарушении синхронности или изменении схемы присоединения.

2. Какие документы выдаются после наладки вакуумного выключателя?

По итогам выполненных работ заказчик получает полный пакет технической документации, необходимый для эксплуатации и сдачи в Ростехнадзор:

  • протокол испытаний вакуумных дугогасительных камер повышенным напряжением;

  • протокол проверки механических характеристик (ход, скорость, синхронность, временные параметры);

  • протокол измерения сопротивления изоляции вторичных цепей;

  • акт выполненных работ с перечнем проведенных операций.

При необходимости мы также предоставляем паспорта на оборудование и рекомендации по дальнейшей эксплуатации.

3. Можно ли провести наладку без отключения всей ячейки КРУ?

Да, в большинстве случаев наладка выполняется в ремонтной схеме с выводом конкретного присоединения. Наши специалисты работают в соответствии с требованиями безопасности и могут проводить ПНР вакуумного выключателя в «окна» по графику заказчика, без остановки всего распределительного устройства. Для этого требуется согласовать время и обеспечить доступ к оборудованию.

4. Как проверить, не потерял ли вакуум в дугогасительной камере?

Надежный способ — испытание повышенным напряжением. На разомкнутые контакты камеры подается испытательное напряжение 35–45 кВ для выключателей 10 кВ. Если пробой или перекрытие отсутствует — вакуум сохранен. Мы проводим это испытание для каждой камеры с оформлением протокола. Визуально определить потерю вакуума невозможно, поэтому регулярная диагностика обязательна.

5. Чем отличается ПНР вакуумного выключателя от обычной проверки?

Обычная проверка (осмотр, опробование включения/отключения) не дает полной картины состояния оборудования. Полноценная пусконаладка (ПНР) включает:

  • измерение механических характеристик (скорости, провал, синхронность);

  • испытание вакуумных камер повышенным напряжением;

  • проверку привода (токи срабатывания, состояние блокировок);

  • настройку взаимодействия с релейной защитой и автоматикой.

Без этих этапов невозможно гарантировать, что выключатель надежно отключит ток короткого замыкания при аварии.

6. Сколько времени занимает наладка одного вакуумного выключателя?

Средняя продолжительность ПНР одного выключателя 10 кВ (с оформлением протоколов) — от 2 до 4 часов в зависимости от типа привода, состояния оборудования и необходимости дополнительной настройки. При комплексном заказе (несколько ячеек или выключателей) мы оптимизируем процесс и сокращаем время простоя вашего оборудования.

7. Вы работаете с выключателями любых производителей?

Да. Наши специалисты имеют опыт наладки вакуумных выключателей всех основных брендов, представленных на российском рынке:

Для каждого типа выключателя у нас есть необходимые протоколы и методики проверки.

8. Что будет, если не проводить наладку вакуумного выключателя?

Эксплуатация выключателя без своевременной диагностики и ПНР приводит к:

  • риску неотключения при КЗ — выходу из строя ячейки, трансформатора, возгоранию;

  • нарушению селективности — отключению соседних, исправных присоединений;

  • претензиям Ростехнадзора при проверке и невозможности получить допуск в эксплуатацию;

  • сокращению ресурса вакуумных камер и механических частей.

Регулярная наладка — это экономия на внеплановых ремонтах и гарантия надежности вашей энергосистемы.
