Наладка и монтаж релейной защиты и автоматики (РЗА): гарантия надежности вашей энергосистемы

Современная энергетика требует абсолютной надежности. Любая авария на подстанции или промышленном объекте — это не только риски повреждения дорогостоящего оборудования, но и колоссальные финансовые потери от простоя. Центральное место в защите электроустановок занимает релейная защита и автоматика (РЗА). Однако, чтобы сложные микропроцессорные или электромеханические блоки работали как часы, необходим профессиональный подход к их монтажу и пусконаладке (ПНР).

В этой статье мы подробно разберем, что входит в процесс наладки РЗА, какие этапы обязательны для сдачи объекта в эксплуатацию, и почему доверять эту работу стоит аттестованным специалистам с собственной лабораторной базой.

Зачем нужна качественная наладка РЗА?

Релейная защита — это «нервная система» энергообъекта. Ее задача — мгновенно реагировать на короткие замыкания и ненормальные режимы, локализуя поврежденный участок и сохраняя работоспособность всей сети. Ошибки в настройке приводят к двум критическим последствиям:

Ложное срабатывание: отключение исправной линии или трансформатора, что ведет к обесточиванию потребителей.
Отказ в работе: авария развивается бесконтрольно, выводя из строя дорогостоящие трансформаторы, генераторы и распределительные устройства.

Грамотное выполнение ПНР РЗА позволяет:

Обеспечить селективность защиты (отключение только поврежденного участка).
Предотвратить аварийные ситуации и возгорания.
Продлить ресурс работы коммутационного оборудования (выключателей, разъединителей).
Соблюсти требования Ростехнадзора и успешно пройти энергонадзор.

Этапы монтажа и наладки РЗА: от проекта до протокола

Профессиональная наладка — это не просто «покрутить уставки». Это строгий технологический процесс, который мы разделяем на несколько этапов. Наша компания выполняет полный цикл работ, что позволяет исключить разрыв ответственности между монтажниками и наладчиками.

1. Монтаж и проверка вторичных цепей

До того, как будет подано оперативное напряжение, наши специалисты проверяют правильность сборки схем:

Соответствие фактического монтажа проектной документации.
Маркировку кабелей и проводов.
Целостность цепей управления, измерения и сигнализации.
Качество соединений в шкафах РЗА и на панелях КРУ/КСО.

2. Автономная наладка устройств

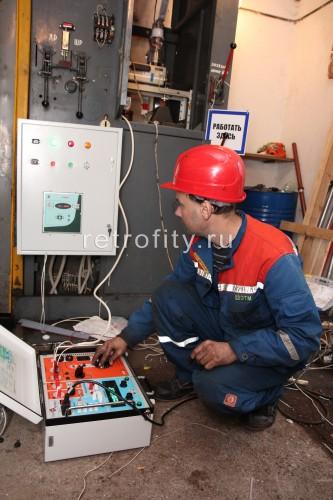

На этом этапе проверяются сами терминалы релейной защиты (как микропроцессорные, так и электромеханические). С использованием эталонного оборудования (например, РЕТОМ-21, МИКО-7) выполняются:

Входной контроль: проверка работоспособности, версии ПО.
Проверка измерительных цепей: подача тока и напряжения, проверка правильности подключения трансформаторов тока (ТТ) и напряжения (ТН).
Настройка уставок: ввод параметров срабатывания согласно картам уставок.
Проверка логики работы: имитация аварийных режимов для проверки алгоритмов срабатывания.

3. Комплексное опробование (с включением оборудования)

Самый ответственный этап наладки РЗА. Мы подаем оперативный ток и напряжение, выполняя:

Прогрев шин и присоединений.
Проверку фазировки и чередования фаз.
Снятие нагрузочных характеристик и векторных диаграмм.
Проверку взаимодействия защит с приводом выключателя (отключение/включение при имитации КЗ).

4. Оформление документации

По итогам работ заказчик получает полный пакет технической документации, необходимый для эксплуатации и проверок Ростехнадзором:

Протоколы испытаний релейной защиты.
Протоколы проверки изоляции вторичных цепей.
Акты выполненных работ.
Паспорта и инструкции на установленное оборудование.

Сравнение подходов к проведению ПНР РЗА

Чтобы вы могли оценить разницу, мы подготовили таблицу, которая показывает, почему комплексный подход с выездной лабораторией и собственным производством эффективнее, чем привлечение сторонних узкоспециализированных бригад.

Критерий	Разрозненные бригады (монтаж + наладка отдельно)	Комплексная услуга «Под ключ» (Наша компания)
Ответственность	Размытая. Проблемы часто списываются друг на друга.	Единый центр ответственности. Мы отвечаем за результат полностью.
Сроки	Долгие согласования между подрядчиками. Риск простоев.	Оптимизированы за счет собственного производства и штата инженеров.
Оборудование	Часто минимальный набор приборов (мультиметр, токоизмерительные клещи).	Собственная лаборатория до 35 кВ. В наличии: РЕТОМ, МИКО, тепловизоры FLUKE, высоковольтные установки (АВИЦ-70, АИД-70М).
Решение нестандартных задач	Сложности при доработке схем или замене устаревшего оборудования.	Собственное производство панелей РЗА. Можем изготовить шкафы автоматики и телемеханики под вашу схему.
Гарантия	6–12 месяцев (обычно формально).	До 3 лет на работы и до 5 лет на собственное оборудование.

Получите консультацию
и вызовите нашего инженера
на объект – это бесплатно

Наш специалист готов к выезду на ваш объект уже сегодня.
После обращения вы получите:

Консультацию от инженера-практика с анализом вашей ситуации
Предварительный коммерческий расчет стоимости работ
Монтажные схемы и проверенные типовые решения

Ларинов Роман

Начальник инженерного отдела

Заполните форму и мы перезвоним вам в течение 10 минут

Преимущества заказа наладки РЗА в нашей компании

Почему инженеры и снабженцы энергетических предприятий Москвы, области и ЦФО доверяют нам свои объекты?

✅ Высокий уровень допусков. Все специалисты имеют V группу допуска по электробезопасности и аттестованы для работы в электроустановках до и выше 1000 В. Мы работаем на объектах любого уровня сложности.

✅ Собственная электротехническая лаборатория до 35 кВ. У нас нет необходимости арендовать приборы или ждать субподрядчиков. Свой парк оборудования (РЕТОМ-21, МИКО-7, тепловизоры, установки высоковольтного испытания) позволяет приступать к ПНР сразу после монтажа.

✅ Собственное производство. В отличии от обычных лабораторий, мы являемся производителем. Если для вашего объекта требуются нестандартные панели защиты, шкафы телемеханики или автоматики, мы изготовим их сами. Это идеальный вариант для ретрофита (модернизации) устаревших ячеек КСО и КРУ.

✅ Опыт с 2009 года. Более 1000 успешных проектов. Мы знаем специфику работы с объектами энергетики, промышленности и ЖКХ. Понимаем требования Ростехнадзора и готовим документацию без замечаний.

✅ Выезд по Москве, области и ЦФО. Наши бригады мобильны. Мы готовы оперативно прибыть на ваш объект, провести диагностику, монтаж и пусконаладку в удобное для вас время.

Как заказать услуги ПНР РЗА?

Чтобы получить качественную наладку и монтаж релейной защиты и автоматики, не нужно искать нескольких подрядчиков. Оставьте заявку на нашем сайте, и мы:

Бесплатно проконсультируем по вопросам организации работ.
При необходимости направим инженера на объект для оценки фронта работ (выезд бесплатный).
Рассчитаем точную стоимость и сроки с учетом вашего бюджета.
Выполним полный цикл: от монтажа вторичных цепей до сдачи протоколов испытаний.

Оставьте заявку прямо сейчас, чтобы получить коммерческое предложение в течение 30 минут и запланировать выезд специалиста на ваш объект в Москве или ЦФО.

Наладка РЗА — это сложный технический процесс, требующий высокой квалификации, современной приборной базы и опыта. Выбирая подрядчика, обращайте внимание не только на цену, но и на наличие собственной лаборатории, допусков персонала и гарантий. Комплексный подход «монтаж + ПНР + производство» позволяет сократить сроки сдачи объекта и исключить риски некорректной работы защит.
