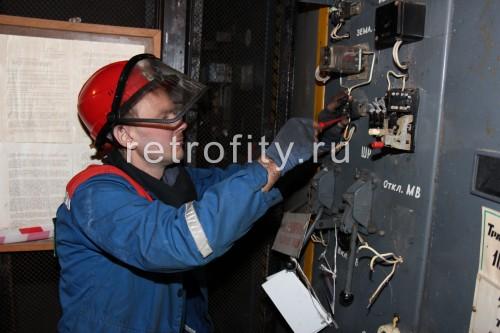

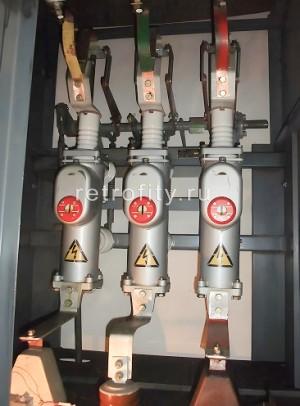

Испытание вакуумных выключателей 10 кВ: проверка вакуумных камер и механических характеристик

Вакуумный выключатель — ключевой коммутационный аппарат в распределительных устройствах 6–10 кВ. Его главное преимущество — высокая коммутационная стойкость и надежность. Однако есть один уязвимый элемент: вакуумная дугогасительная камера (ДК). Потеря вакуума в камере делает выключатель неработоспособным и опасным для оборудования и персонала. Выявить эту проблему визуально невозможно — только с помощью профессионального испытания вакуумных выключателей.

Разберем, какие виды испытаний вакуумных выключателей существуют, как проверяется состояние вакуумных камер, какие механические параметры контролируются, и какую документацию вы получите по итогам.

Испытание вакуумного выключателя 10 кВ позволяет:

Виды испытаний вакуумных выключателей

Мы проводим полный комплекс испытаний вакуумных выключателей всех типов (выкатные, стационарные) и производителей (BB/TEL, VEP, VD4, VBM, 3AH и др.). Все работы выполняются в соответствии с ПУЭ, ПТЭЭП, ГОСТ Р 52565-2006, инструкциями заводов-изготовителей.

1. Испытание вакуумных дугогасительных камер повышенным напряжением

Это главное и самое ответственное испытание вакуумного выключателя. Оно позволяет достоверно подтвердить сохранность вакуума в камере.

Важно: испытание проводится для каждой дугогасительной камеры отдельно. При наличии хотя бы одной камеры с нарушением вакуума выключатель считается неисправным и требует замены камеры или всего выключателя.

2. Проверка механических характеристик

Этот этап определяет долговечность и правильность работы механизма выключателя. С помощью специализированных приборов (ПКВ-М, ВИП-2) мы измеряем:

Все параметры сравниваются с паспортными данными или результатами предыдущих испытаний. Отклонения требуют регулировки привода или замены изношенных деталей.

4. Испытание изоляции вторичных цепей

Цепи управления, сигнализации и блокировок испытываются повышенным напряжением:

5. Проверка вспомогательных контактов и блокировок

• Проверка работы блок-контактов (включено/отключено, выкачено/вкачено).

• Проверка механических блокировок (например, невозможность вкатить выключатель во включенном положении).

• Проверка электрических блокировок (взаимодействие с разъединителями, заземляющими ножами).

6. Комплексное опробование

Финальный этап — проверка работы выключателя в сборе:

• 3–5 циклов включения и отключения на холостом ходу.

• Проверка взаимодействия с релейной защитой и автоматикой (имитация аварийных режимов).

• Проверка работы в составе ячейки КРУ/КСО (блокировки, сигнализация).

Сравнение подходов: «формальная проверка» vs профессиональные испытания

Преимущества заказа испытаний вакуумных выключателей в нашей компании

Почему энергетики и снабженцы Москвы, области и ЦФО доверяют нам испытание вакуумных выключателей?

✅ Собственная лаборатория до 35 кВ. Мы не привлекаем субподрядчиков — все испытания проводим сами на своем оборудовании. Это гарантирует оперативность и единую ответственность.

✅ Специализированное оборудование:

• Высоковольтные установки: АВИЦ-70, АИД-70М (испытание вакуумных камер до 70 кВ).

• Приборы проверки механики: ПКВ-М, ВИП-2 (измерение ходов, скоростей, синхронности).

• Комплексы для РЗА: РЕТОМ-21 (проверка взаимодействия с защитой).

• Динамометрический инструмент для контроля моментов затяжки.

✅ Аттестованные специалисты с V группой допуска. Опыт работы с вакуумными выключателями всех типов: BB/TEL, BB/NS, VEP, VD4, VBM, 3AH, 3AE, W-VAC, HVX и другими.

✅ Опыт с 2009 года. Более 1000 успешных проектов. Знаем типичные «слабые места» разных производителей.

✅ Полное документальное сопровождение. По итогам испытаний вы получаете:

• протоколы испытаний вакуумных камер (с указанием уровня напряжения, результата);

• протоколы проверки механических характеристик;

• протоколы измерения сопротивления изоляции;

• акт выполненных работ;

• при необходимости — рекомендации по регулировке или замене элементов.

✅ Выезд по Москве, области и ЦФО. Мобильные бригады оперативно прибывают на объект. Работаем по гибкому графику, в том числе в выходные и в «окна» заказчика.

Как заказать испытание вакуумного выключателя?

Чтобы провести качественное испытание вакуумного выключателя 10 кВ на вашем объекте, достаточно оставить заявку на нашем сайте. Мы:

1. Бесплатно проконсультируем по объему и видам испытаний, необходимых для вашего оборудования.

2. При необходимости направим инженера на объект для предварительной оценки (выезд бесплатный).

3. Рассчитаем точную стоимость и подготовим коммерческое предложение.

4. Выполним весь комплекс испытаний с оформлением протоколов.

5. Передадим документацию и при необходимости поможем с прохождением Ростехнадзора.

Оставьте заявку сейчас — получите расчет в течение 30 минут и запланируйте выезд специалиста на ваш объект.

Часто задаваемые вопросы об испытании вакуумных выключателей

1. Как часто нужно проводить испытания вакуумных выключателей?

Согласно ПТЭЭП и заводским инструкциям:

• При вводе в эксплуатацию — обязательные приемо-сдаточные испытания (проверка вакуума, механики, изоляции).

• В процессе эксплуатации — 1 раз в 3–5 лет (в рамках капитального ремонта).

• После отключения тока короткого замыкания — внеплановые испытания (проверка вакуума и механики).

• При появлении признаков неисправности (ложные срабатывания, невключения, посторонние шумы).

2. Как проверить, не потерял ли выключатель вакуум?

Единственный надежный способ — испытание повышенным напряжением. Визуально определить потерю вакуума невозможно. Методика:

• Выключатель разомкнут.

• На контакты камеры подается испытательное напряжение 35–45 кВ.

• Отсутствие пробоя и перекрытия подтверждает сохранность вакуума.

Мы проводим это испытание для каждой камеры с оформлением протокола.

3. Какие документы выдаются после испытаний вакуумного выключателя?

По итогам работ вы получаете:

• Протокол испытания вакуумных дугогасительных камер повышенным напряжением (для каждой камеры).

• Протокол проверки механических характеристик (ход, провал, скорость, синхронность).

• Протокол измерения сопротивления изоляции вторичных цепей.

• Акт выполненных работ.

• Заключение о пригодности выключателя к эксплуатации.

Все протоколы оформляются в соответствии с требованиями Ростехнадзора.

4. Чем отличается испытание вакуумного выключателя от его наладки?

Это взаимосвязанные, но разные процессы:

• Наладка (ПНР) — настройка параметров, регулировка привода, ввод уставок, проверка взаимодействия с РЗА.

• Испытания — проверка физических параметров на соответствие нормам: вакуум, механические характеристики, изоляция.

На практике мы выполняем оба этапа в комплексе (монтаж → наладка → испытания), что гарантирует полную готовность оборудования.

5. Можно ли провести испытания без выкатывания выключателя из ячейки?

В большинстве случаев испытание вакуумных камер требует доступа к контактам, поэтому выключатель выкатывается из ячейки в ремонтное положение. Это стандартная процедура, занимает немного времени и позволяет провести полную диагностику. При работе в действующей установке мы согласовываем график с заказчиком.

6. Что делать, если при испытании обнаружена потеря вакуума?

Если испытание показало пробой камеры (потерю вакуума), такая камера не подлежит ремонту. Решения:

• Замена дугогасительной камеры (если есть в наличии и позволяет конструкция выключателя).

• Замена всего выключателя (рекомендуется при износе нескольких камер или устаревшей модели).

Наши специалисты помогут подобрать аналог и выполнить замену с последующими испытаниями.

7. Сколько времени занимает испытание одного вакуумного выключателя?

Средняя продолжительность испытания одного вакуумного выключателя 10 кВ (с оформлением протоколов) составляет:

• 2–3 часа — для выкатного выключателя (включая выкатку, испытания, возврат).

• 3–4 часа — для стационарного (с учетом доступа).

При комплексном заказе (несколько выключателей) сроки оптимизируются.

8. Что входит в стоимость испытания вакуумного выключателя?

Стоимость формируется индивидуально и зависит от:

• типа выключателя (выкатной, стационарный);

• количества дугогасительных камер (3 или более);

• объема испытаний (только вакуум, полный комплекс с механикой и изоляцией);

• необходимости дополнительных работ (регулировка привода, замена элементов);

• условий выполнения (в действующей установке или на новом объекте).

Мы предоставляем детальное коммерческое предложение с расшифровкой по позициям.
