Наши работы
Проект №7

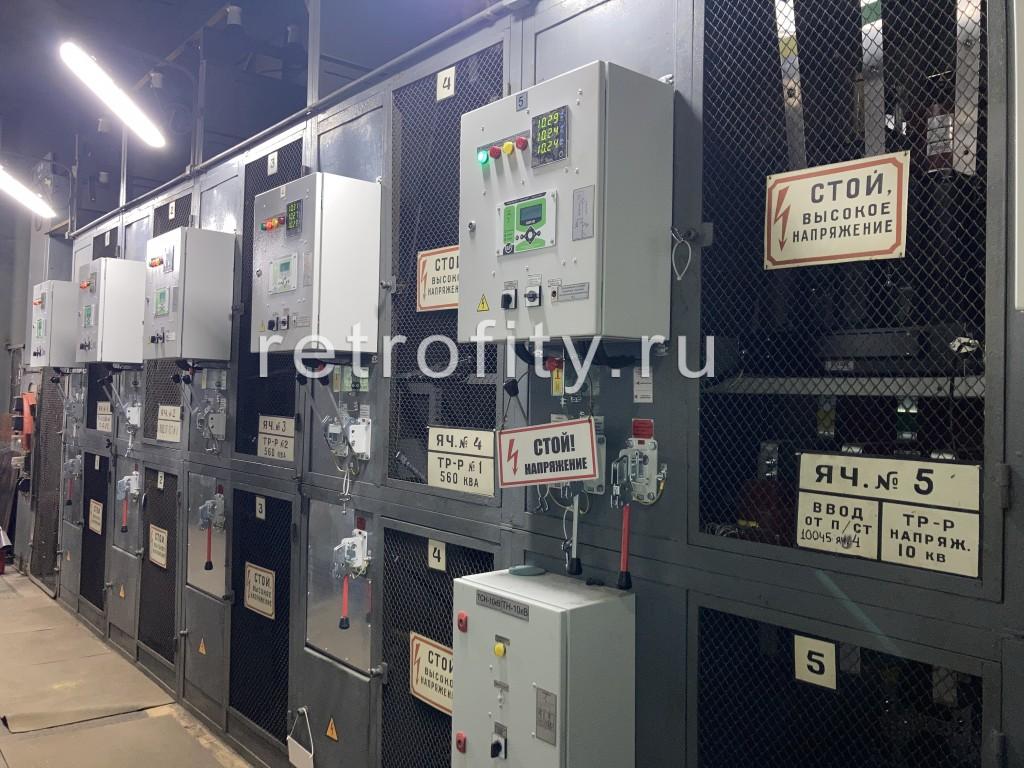

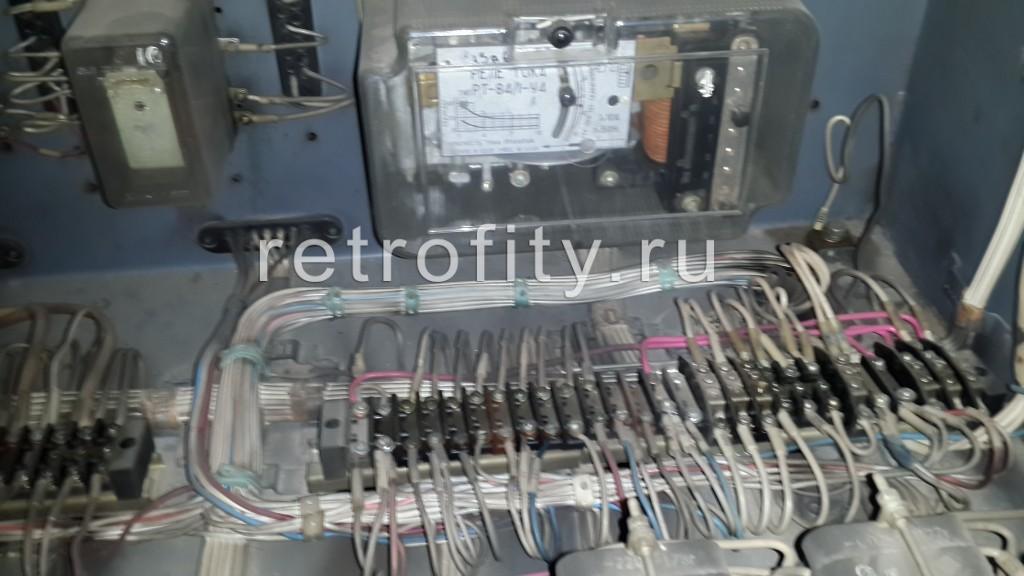

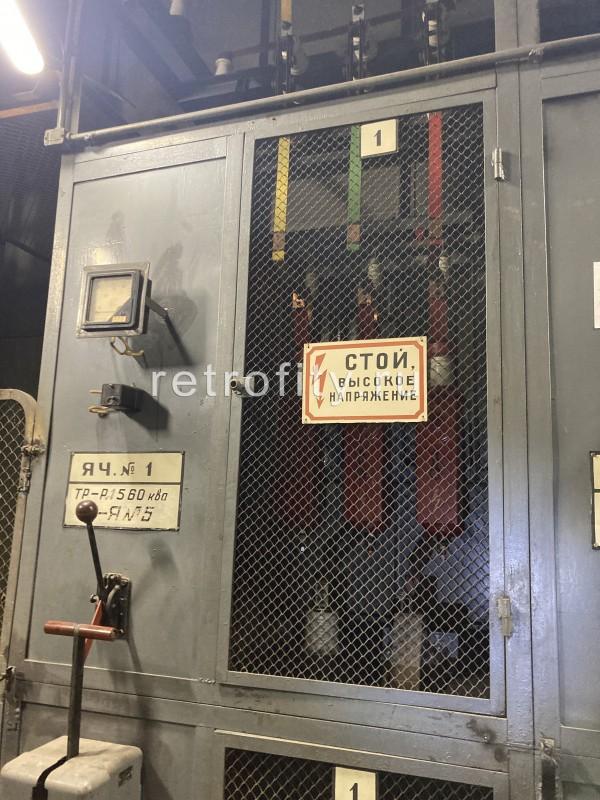

В рамках комплексной модернизации подстанции клиент поручил нам провести ретрофит ячеек КСО-2УМЗ. Существовавшее оборудование было устаревшим: ячейки оснащены масляными выключателями ВМГ-133 с ручными приводами ПРБА, электромеханическими реле РТВ, а также шинными разъединителями и измерительными трансформаторами тока. Главным недостатком конструкции являлось отсутствие линейных разъединителей, заземляющих ножей и блокировок от ошибочного действия, что снижало безопасность эксплуатации и не соответствовало современным нормам.
Мы выполнили полное техническое перевооружение без замены корпусов ячеек. Вместо старого масляного выключателя установлен современный вакуумный, заменены измерительные трансформаторы тока и шинный разъединитель, добавлен линейный разъединитель. Для повышения безопасности смонтирован трансформатор тока нулевой последовательности, обеспечивающий защиту от замыканий на землю. Каждая ячейка оснащена шкафом с микропроцессорным терминалом релейной защиты и многофункциональным измерительным прибором, а также интегрирована в единую систему телемеханики предприятия. Это позволило организовать онлайн-мониторинг состояния оборудования и его нагрузки в реальном времени.
Проект №6

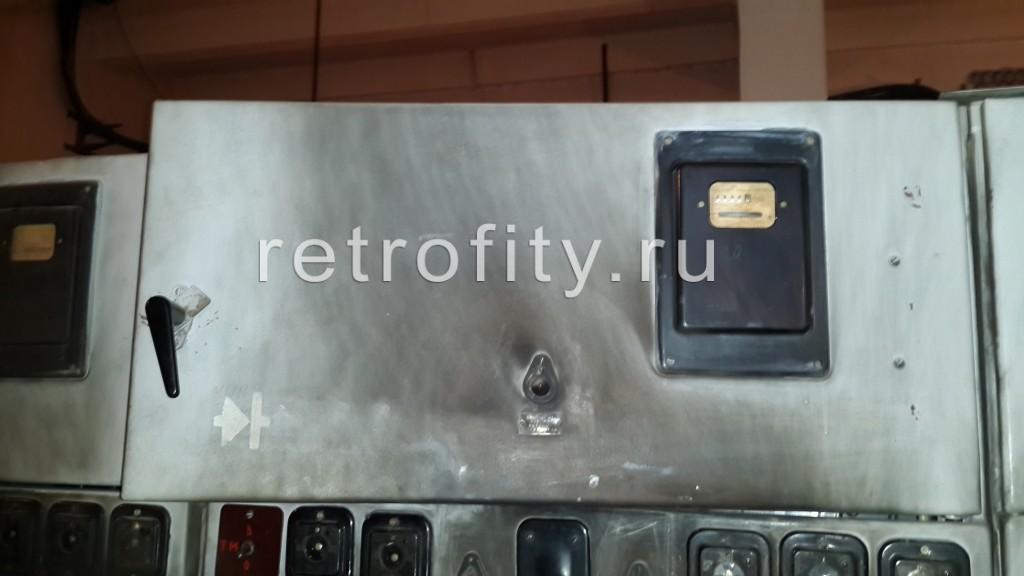

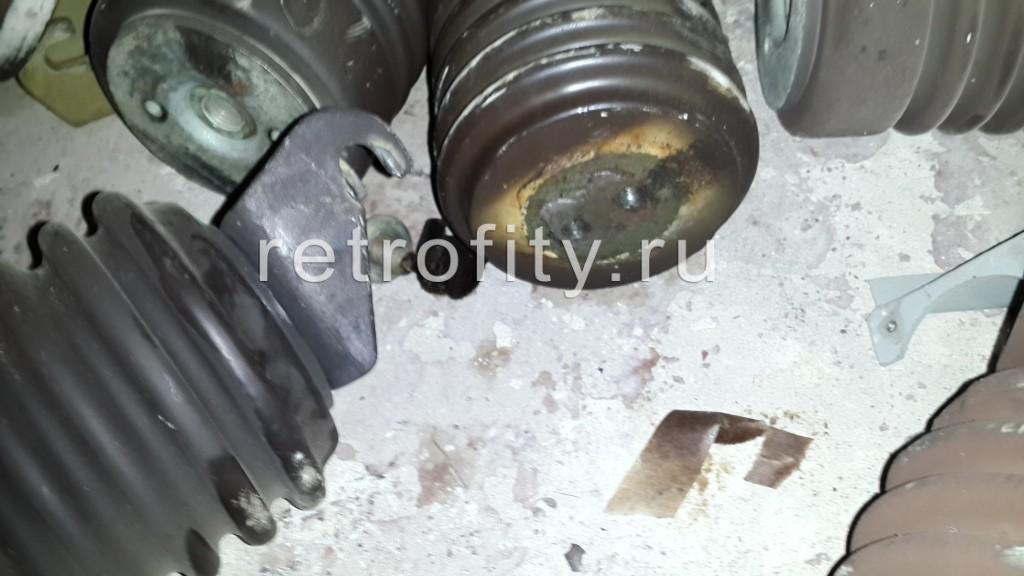

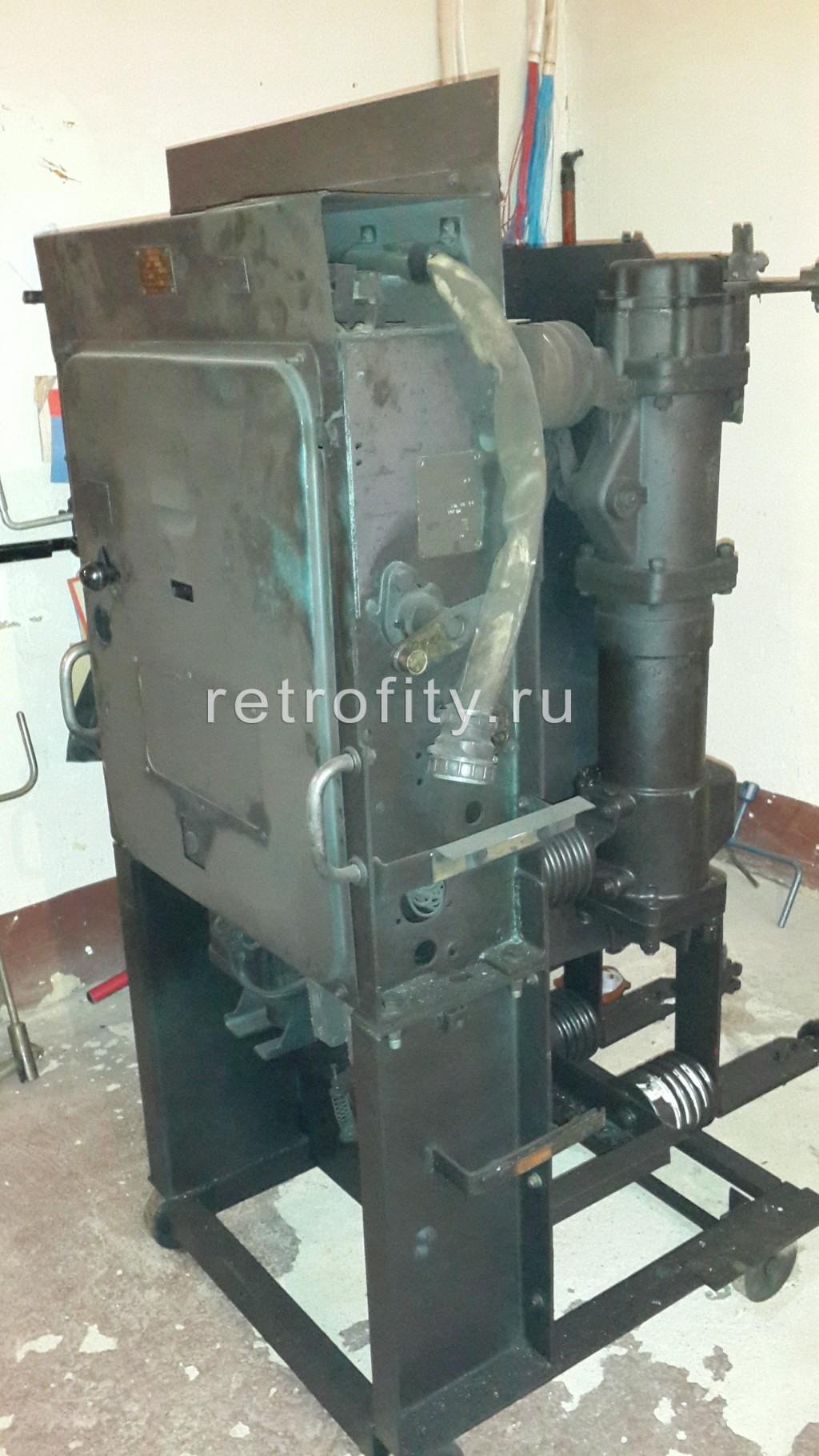

Поступила аварийная заявка на срочное восстановление ячейки типа КРУ-2-10. В результате короткого замыкания было повреждено основное оборудование: масляный выключатель ВМПЭ-10, проходные изоляторы из отсека сборных шин, а также произошло полное выгорание релейного отсека со вторичной коммутацией. Дополнительно были расплавлены втычные контакты выкатного элемента и контактные ножи, а измерительные трансформаторы тока получили внутренние повреждения от термического воздействия.

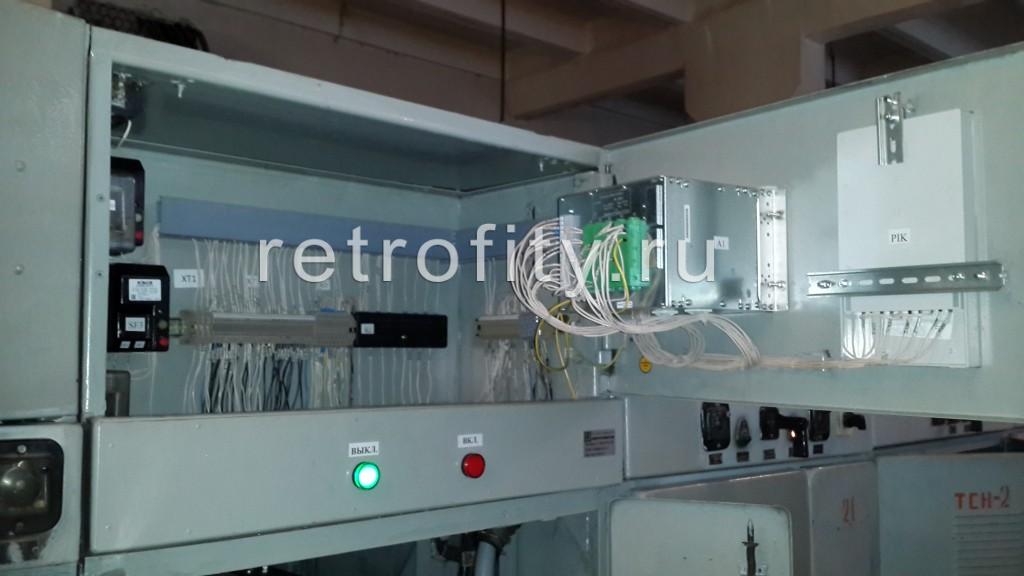

Работы начались с тщательной очистки ячейки от сажи, обладающей высокой адгезией из-за содержания меди и продуктов горения изоляции. После отмывания и покраски был выполнен комплексный монтаж нового оборудования. В ячейку установили: новый масляный выключатель, терминал микропроцессорной релейной защиты, проходные изоляторы, втычные контакты, контактные ножи, измерительные трансформаторы тока и изготовили новые ошиновки. Релейный отсек был полностью заново обвязан. Работы завершились проведением полного цикла электрических измерений, высоковольтных испытаний и наладкой релейной защиты.
и предоставим скидку
Проект №5

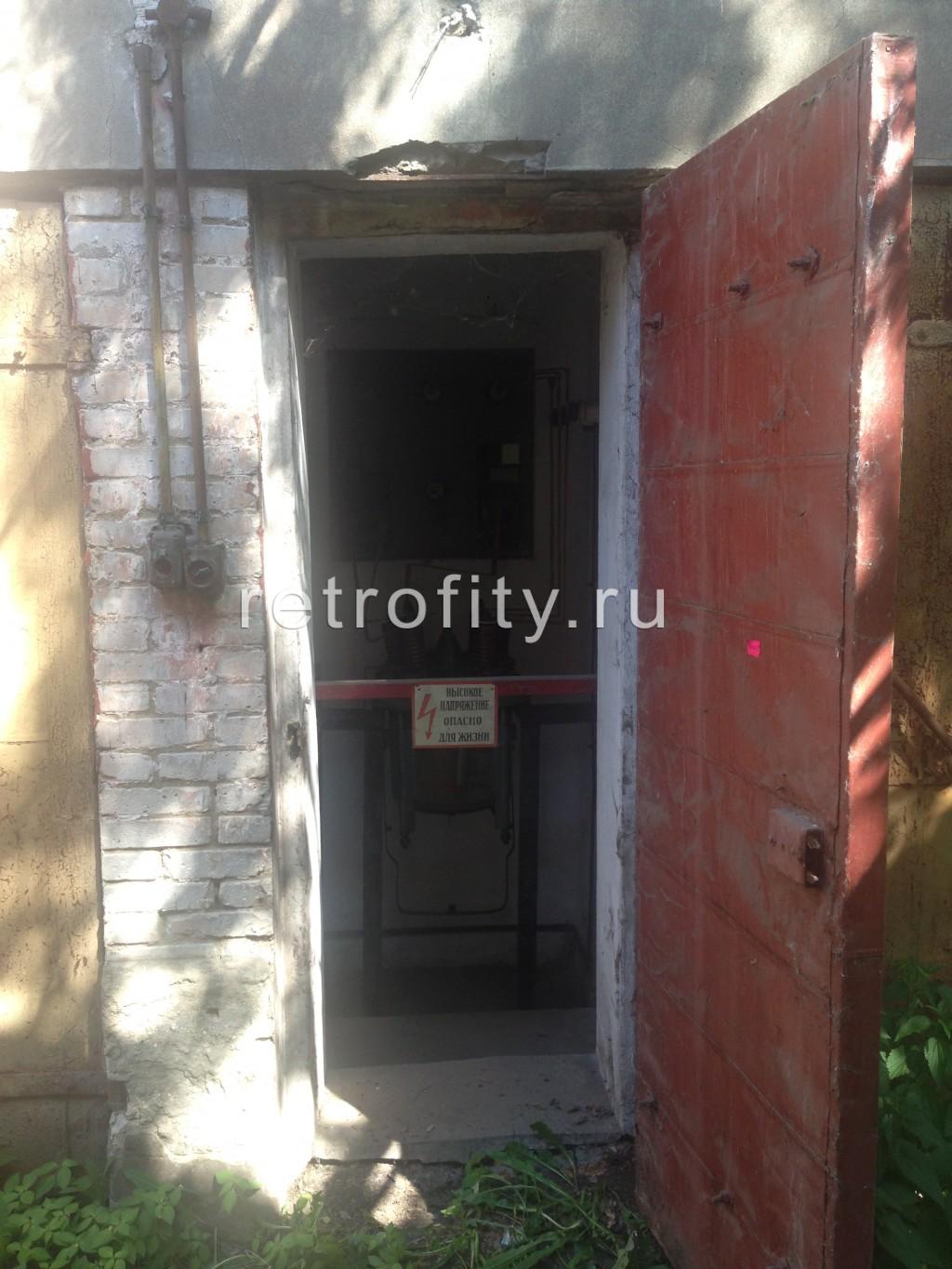

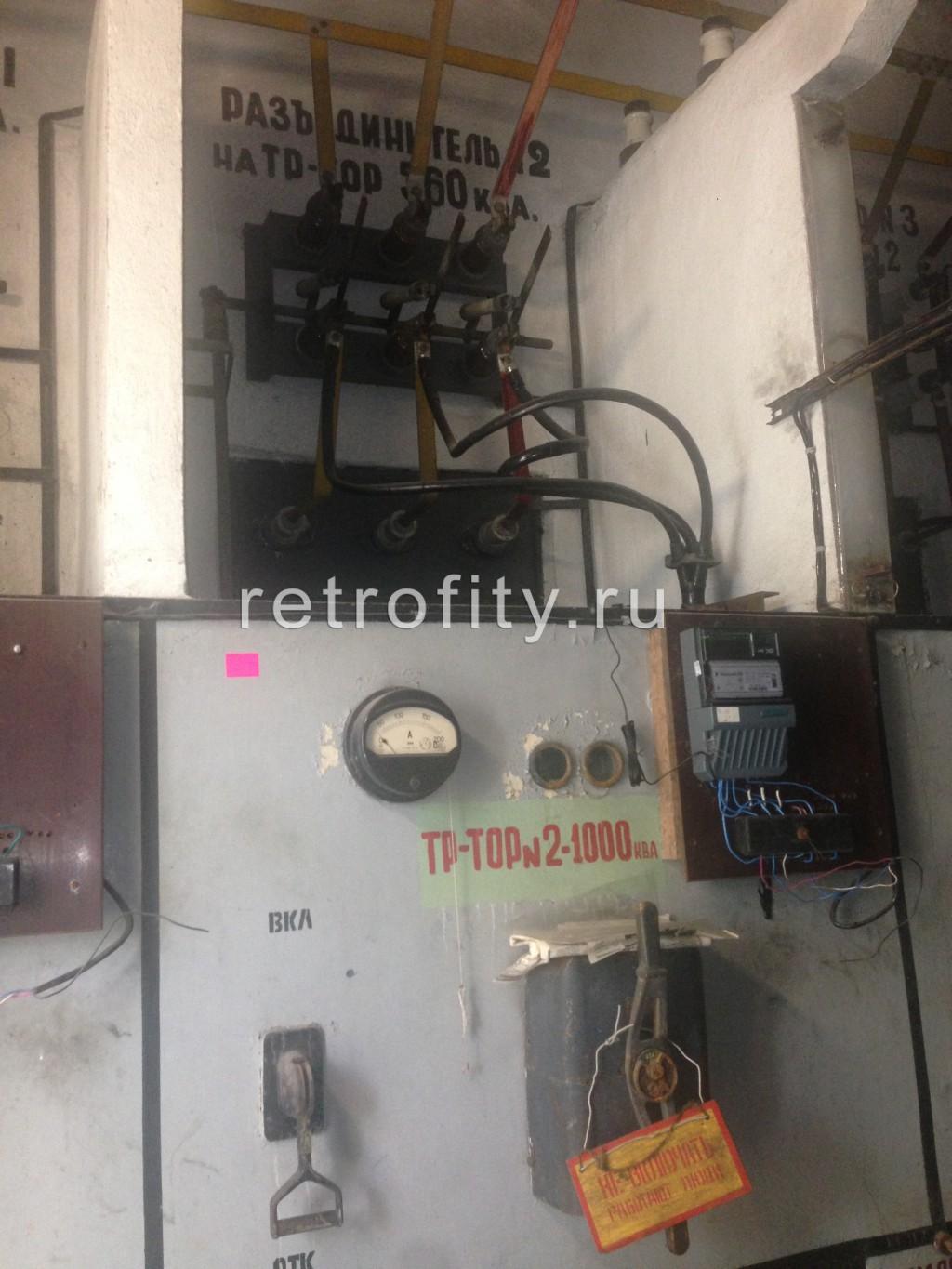

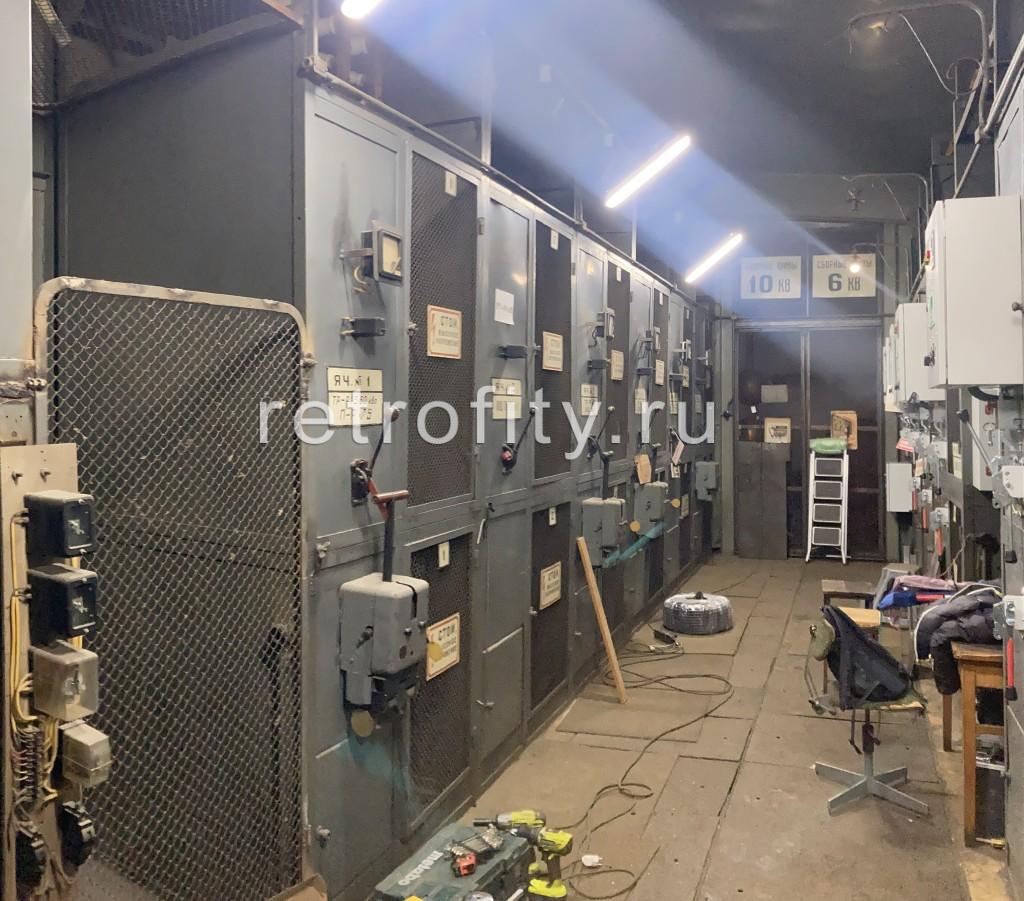

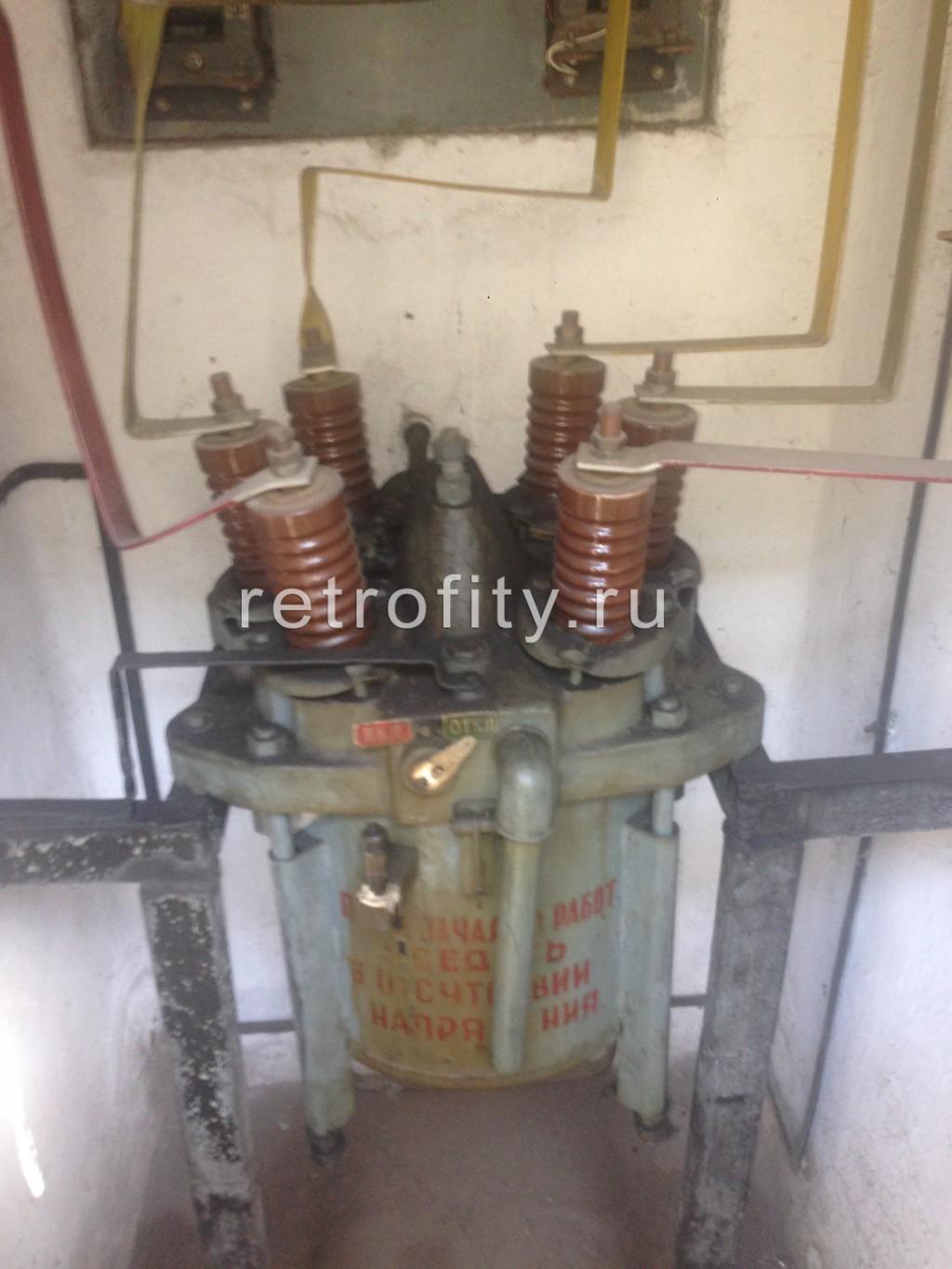

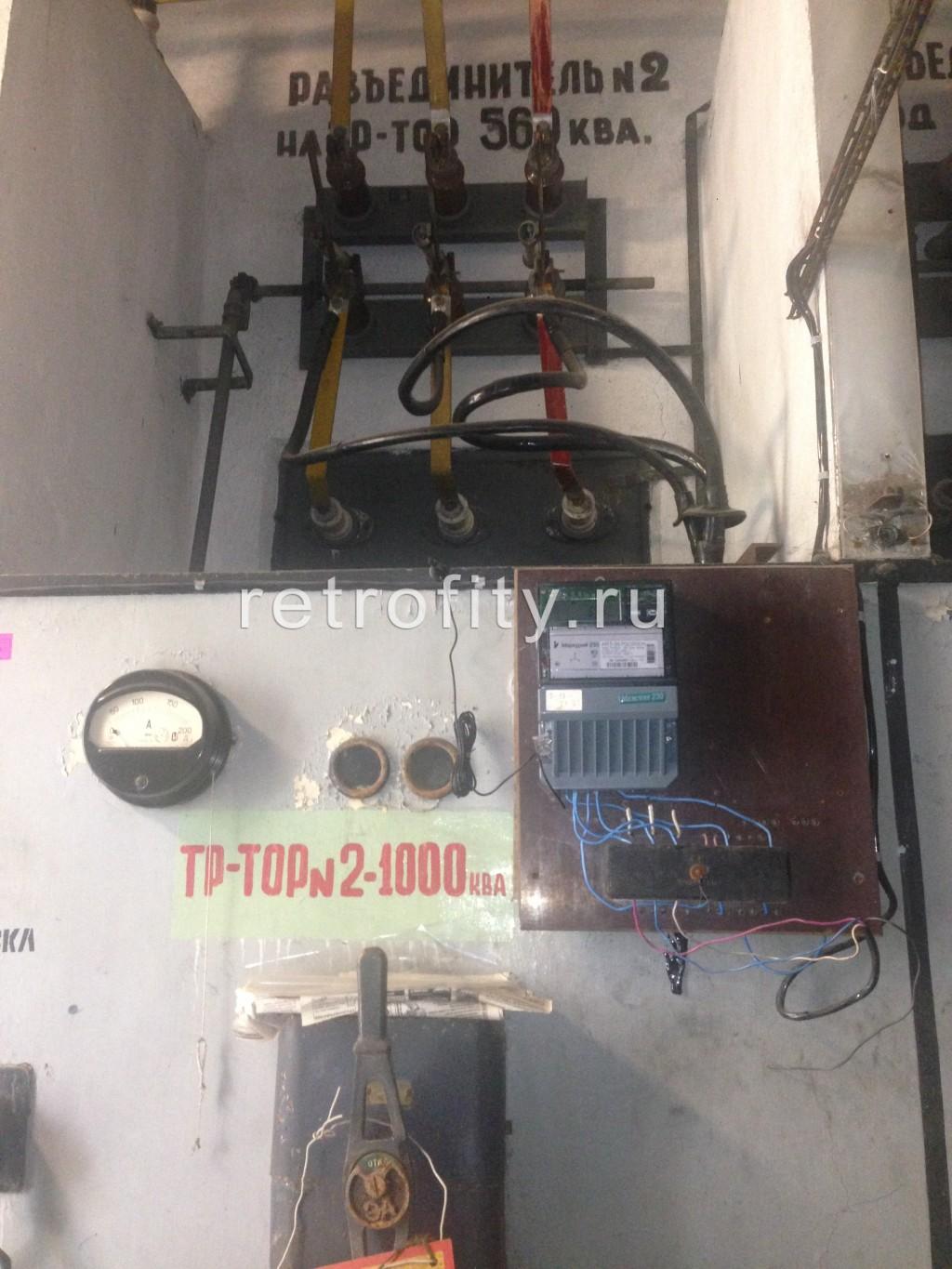

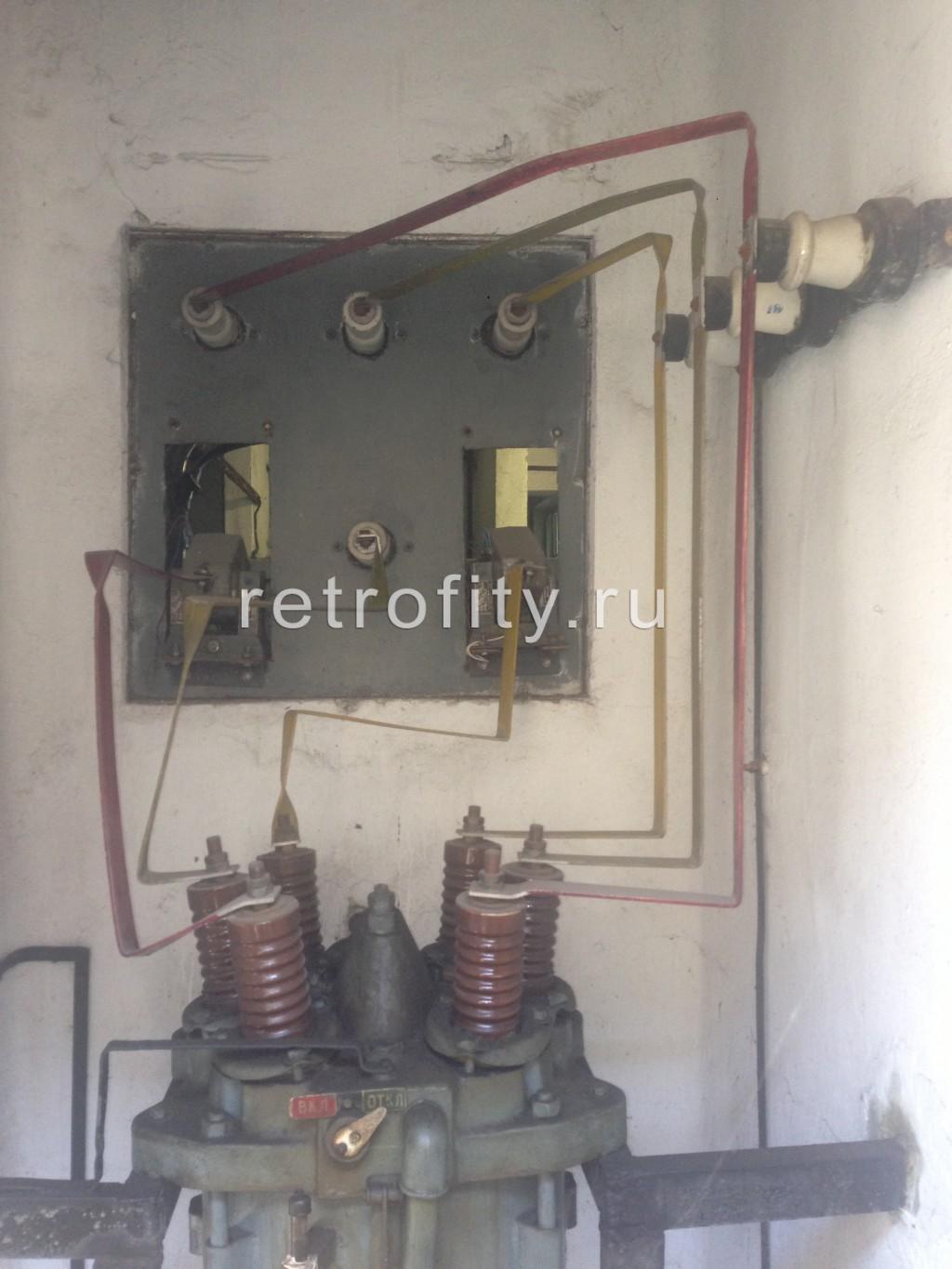

К нам обратился главный инженер градообразующего предприятия с советской историей. Распределительное устройство 6 кВ было построено по устаревшему типу бетонных камер КСО, где внутри располагались разъединители, измерительные трансформаторы тока и электромеханическая защита, а масляные выключатели ВМБ-10 находились в отдельной уличной камере для пожаробезопасности. Оборудование физически и морально устарело: трансформаторы тока выработали ресурс и не соответствовали нормам, а электромеханические реле требовали замены на современные аналоги.

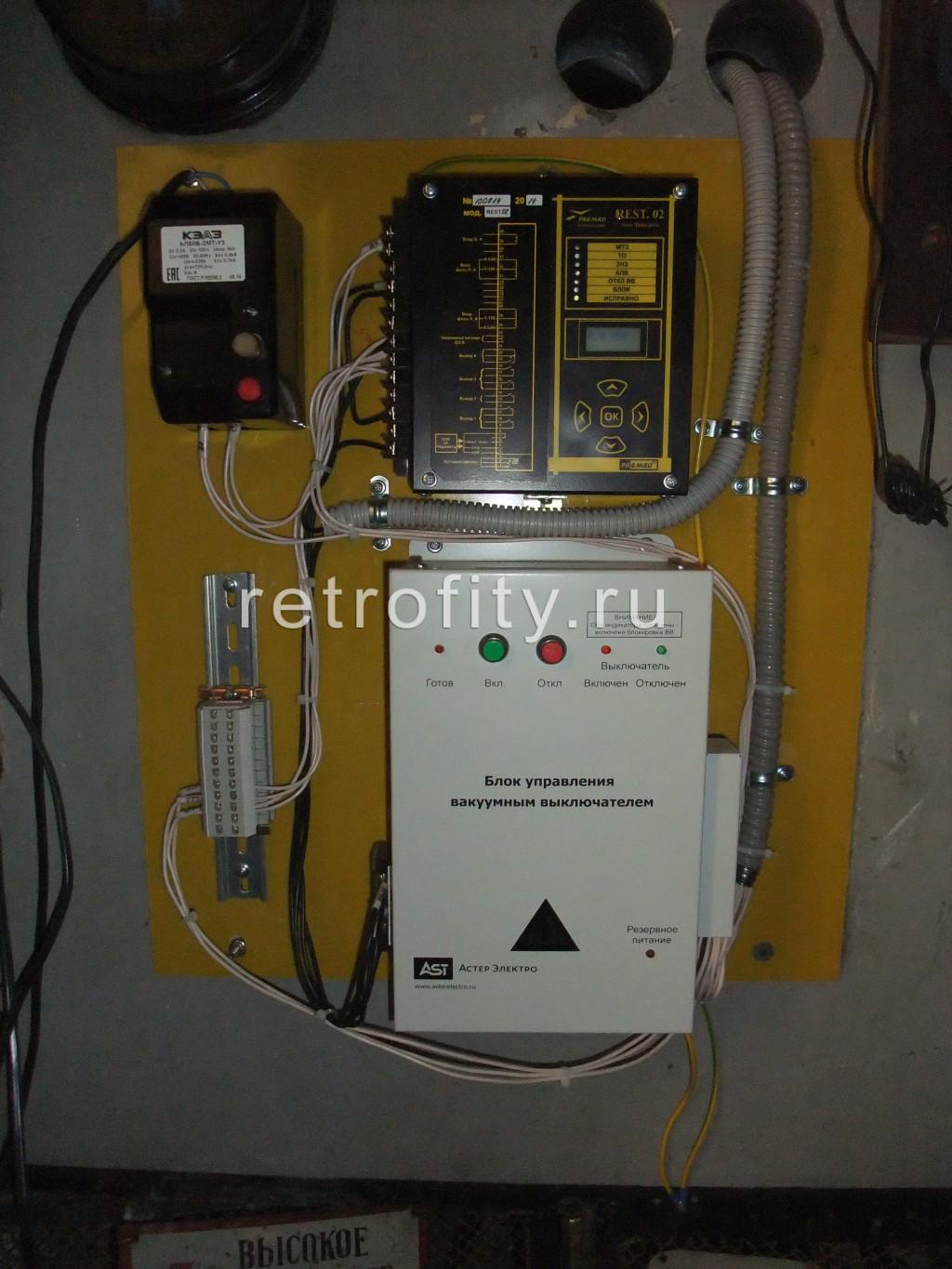

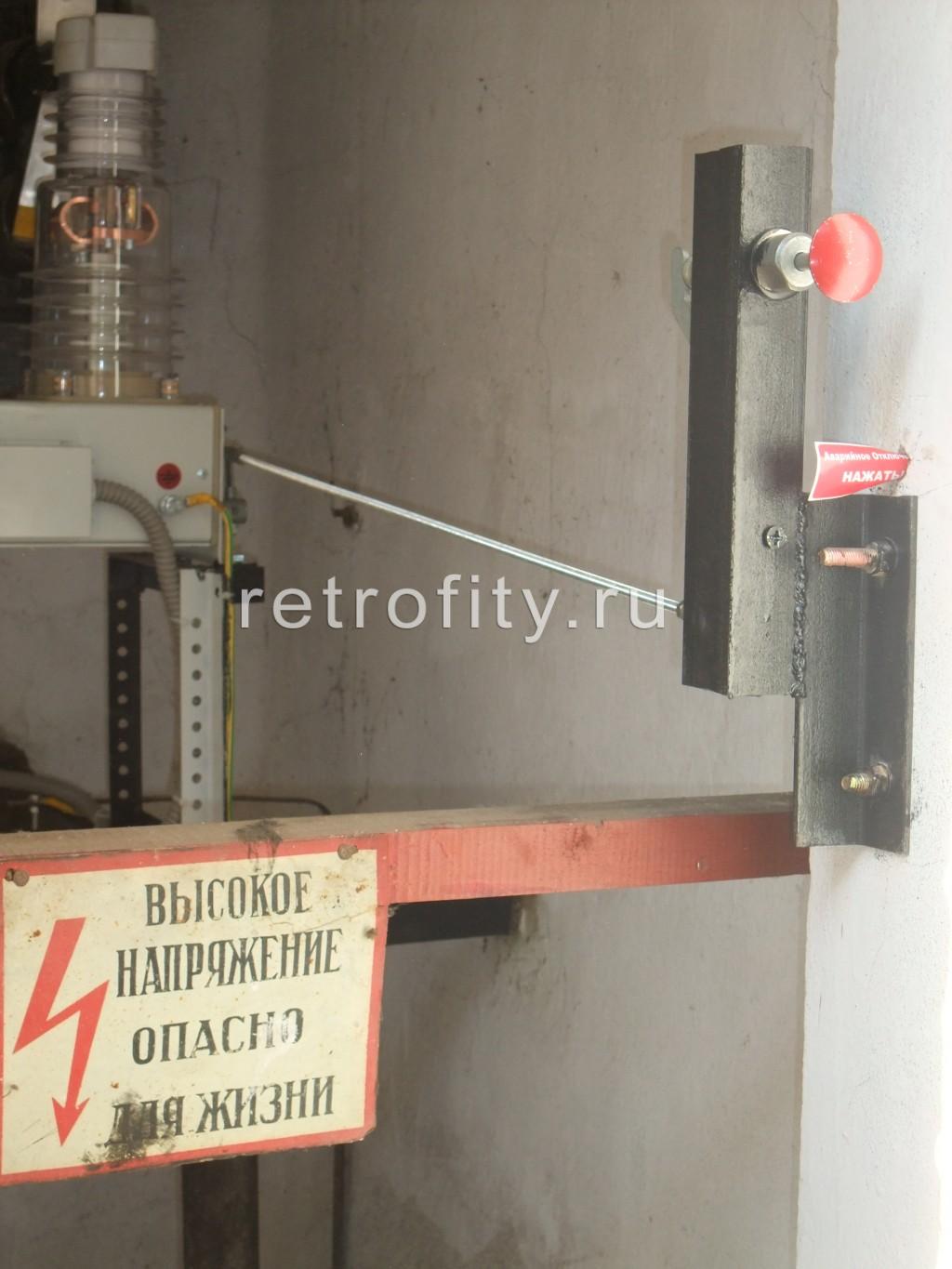

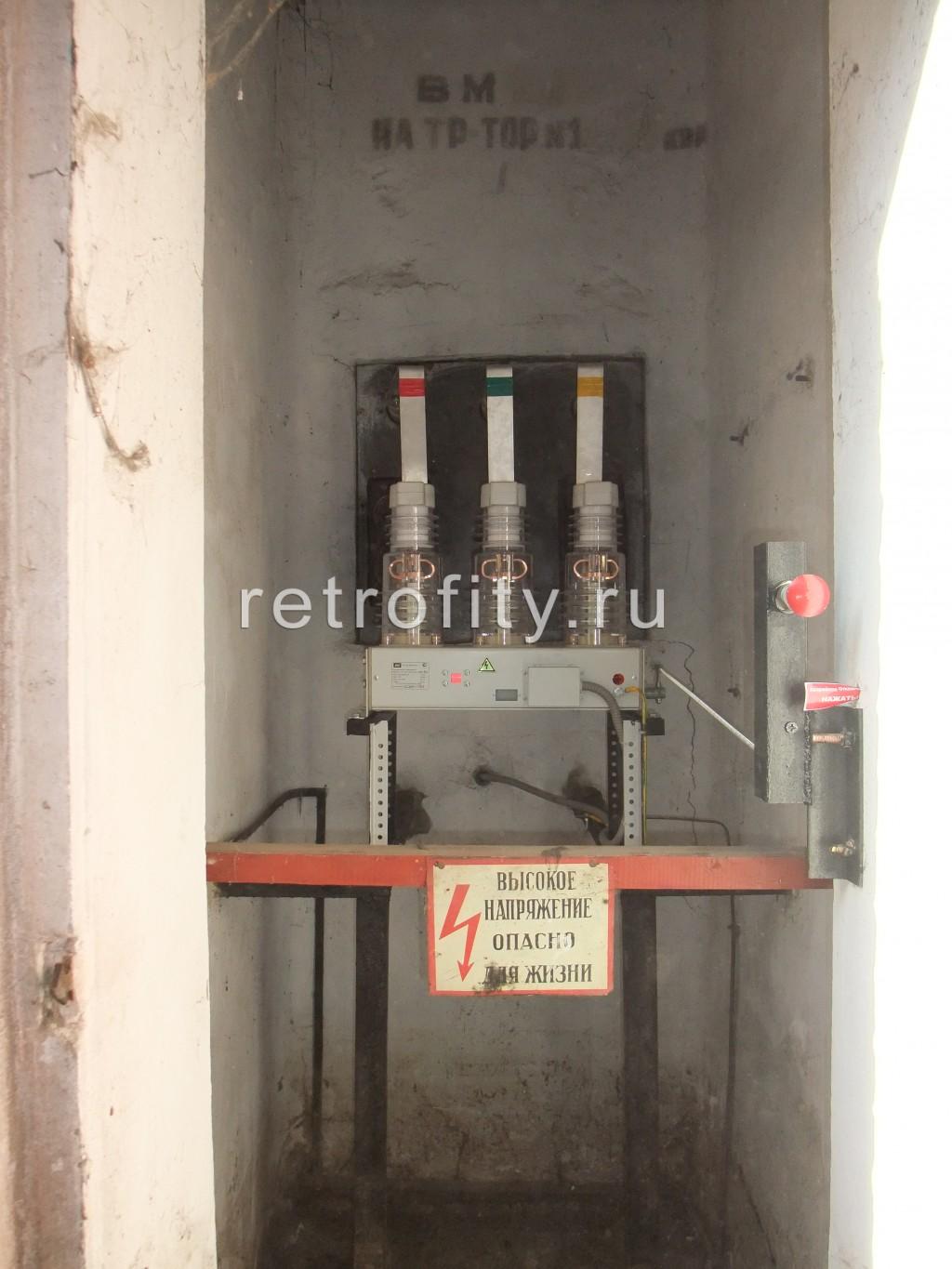

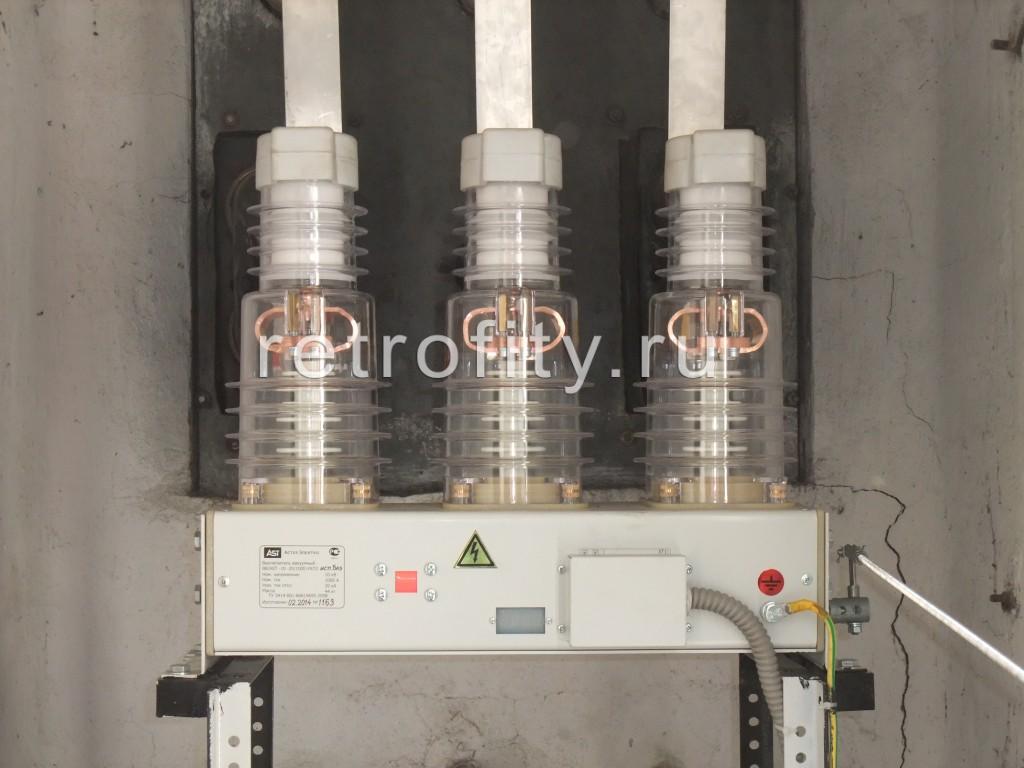

Мы провели полное техническое перевооружение. Вместо старых масляных выключателей ВМБ-10 в их же камерах были установлены современные вакуумные выключатели. Выработавшие ресурс трансформаторы тока заменены на новые, соответствующие актуальным нормам. Устаревшая электромеханическая релейная защита была демонтирована и заменена на современные микропроцессорные терминалы. Завершили проект пуско-наладочные работы и успешное включение обновленного оборудования в эксплуатацию.
Проект №4
Распределительное устройство клиента было укомплектовано устаревшими ячейками серии КСО-272. Оборудование, включая масляные выключатели ВМП-10 и приводы ПП-67, постоянно требовало обслуживания: выключатели текли, а приводы нуждались в регулярном ремонте и регулировке по несколько раз в год, что приводило к повышенным эксплуатационным расходам и рискам отключений.

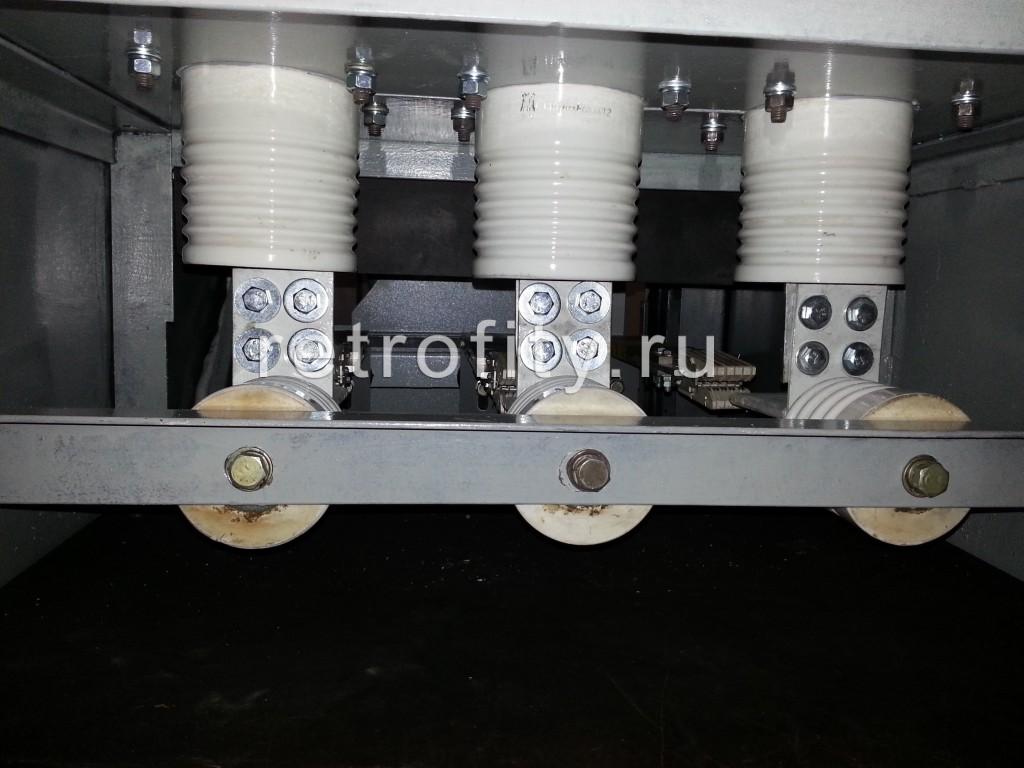

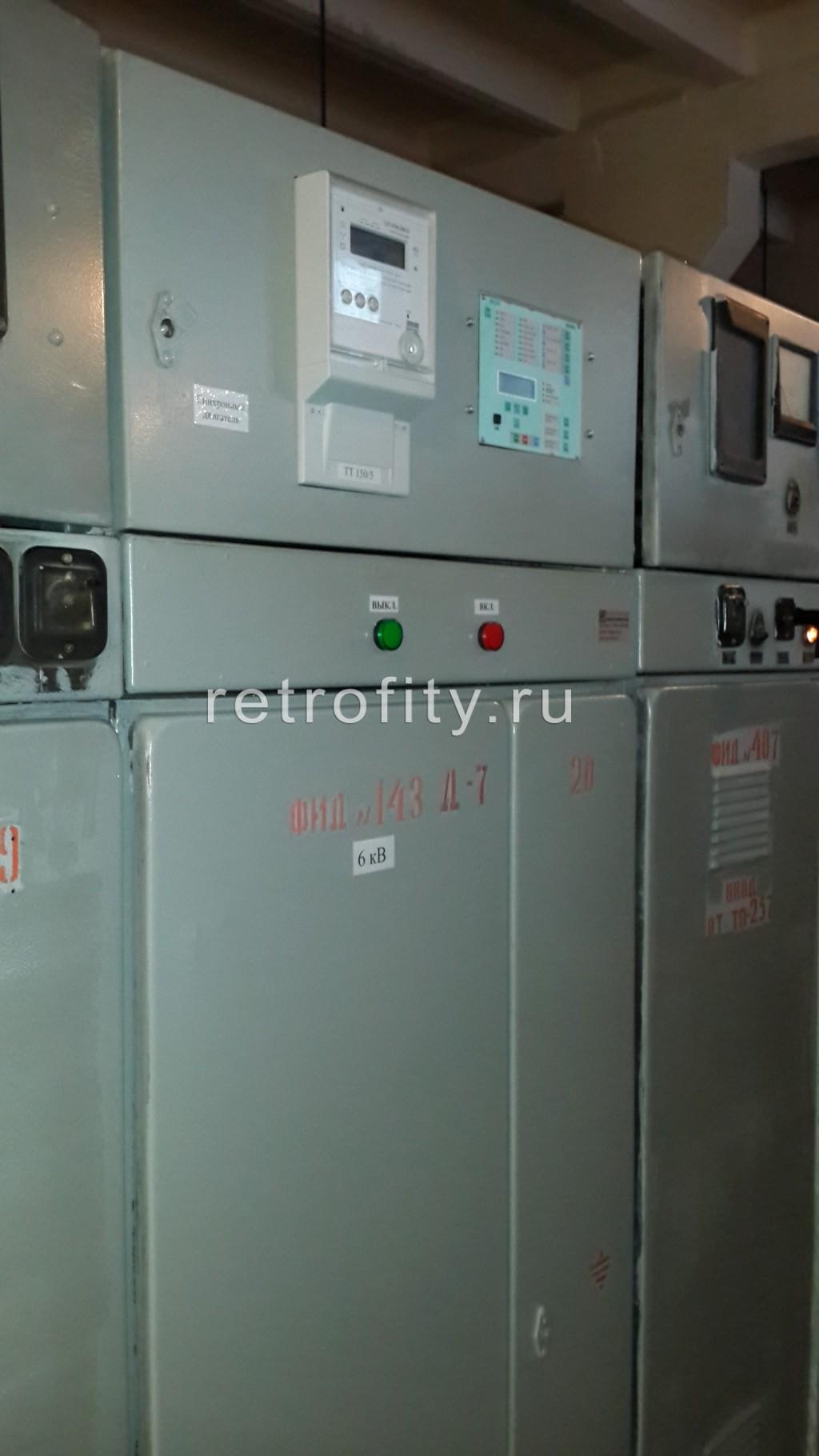

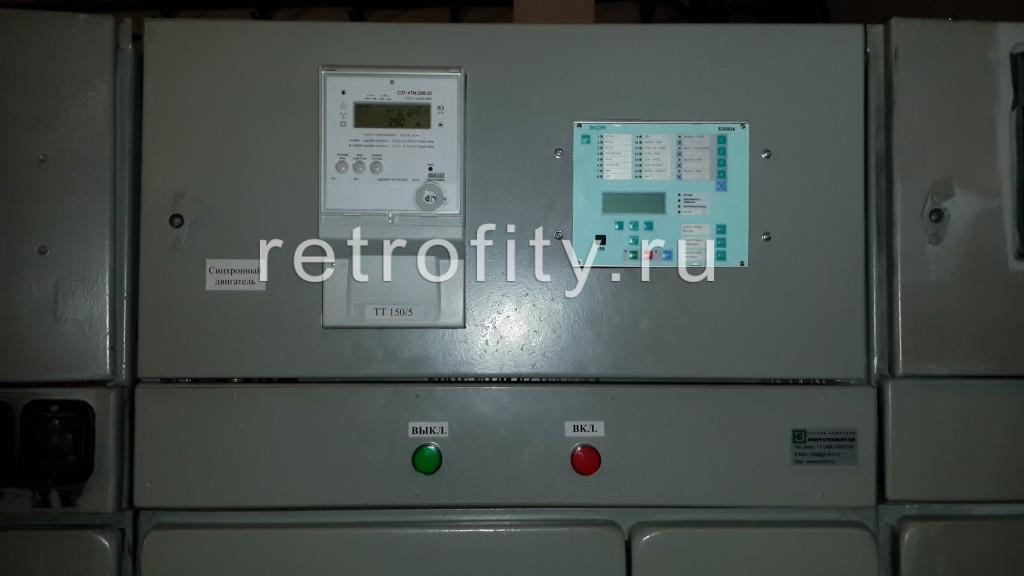

В ходе работ по ретрофиту мы выполнили комплексную модернизацию. Масляные выключатели были заменены на современные вакуумные выключатели с магнитной защелкой, которые не требуют регулярного ремонта или регулировки. Параллельно ячейки были оснащены современной микропроцессорной защитой, что значительно повысило надежность, точность срабатывания и управляемость всего распределительного устройства.
Проект №3
Одно из промышленных предприятий обратилось к нам с требованием модернизировать устаревшие ячейки КСО-266 серии. В них использовалось архаичное и потенциально опасное оборудование: масляные выключатели ВМП-10, опорные трансформаторы тока ТЛМ-10 советского производства и токовые реле защиты РТМ прямого действия, встроенные в приводы ПП-67. Ключевым требованием заказчика была замена на современные пружинно-моторные вакуумные выключатели ВВР-10.
Наши инженеры разработали и реализовали комплексное техническое решение. Для размещения нового вакуумного выключателя ВВР-10 и обеспечения удобного доступа к его кнопкам управления, наш конструкторский отдел предложил сместить выключатель ближе к фасаду ячейки. Освободившееся заднее пространство было использовано для установки новых опорных трансформаторов тока. Конструкторами также были спроектированы специальные тяги блокировки привода выключателя с приводами разъединителей, что обеспечило полную безопасность эксплуатации. В качестве финального штриха на дверь отсека была установлена новая лицевая панель с современным микропроцессорным терминалом защиты, подпитываемым от токовых цепей, что гарантирует его надежную работу даже при значительных просадках напряжения в сети.
Проект №2
Обратился энергетик предприятия. В результате короткого замыкания в отсеке выключателя ячейки КСО произошло выгорание вакуумного выключателя BB/TEL, проходных трансформаторов тока, а также устройств релейной защиты и управления. Необходимо было провести полное восстановление работоспособности ячейки.

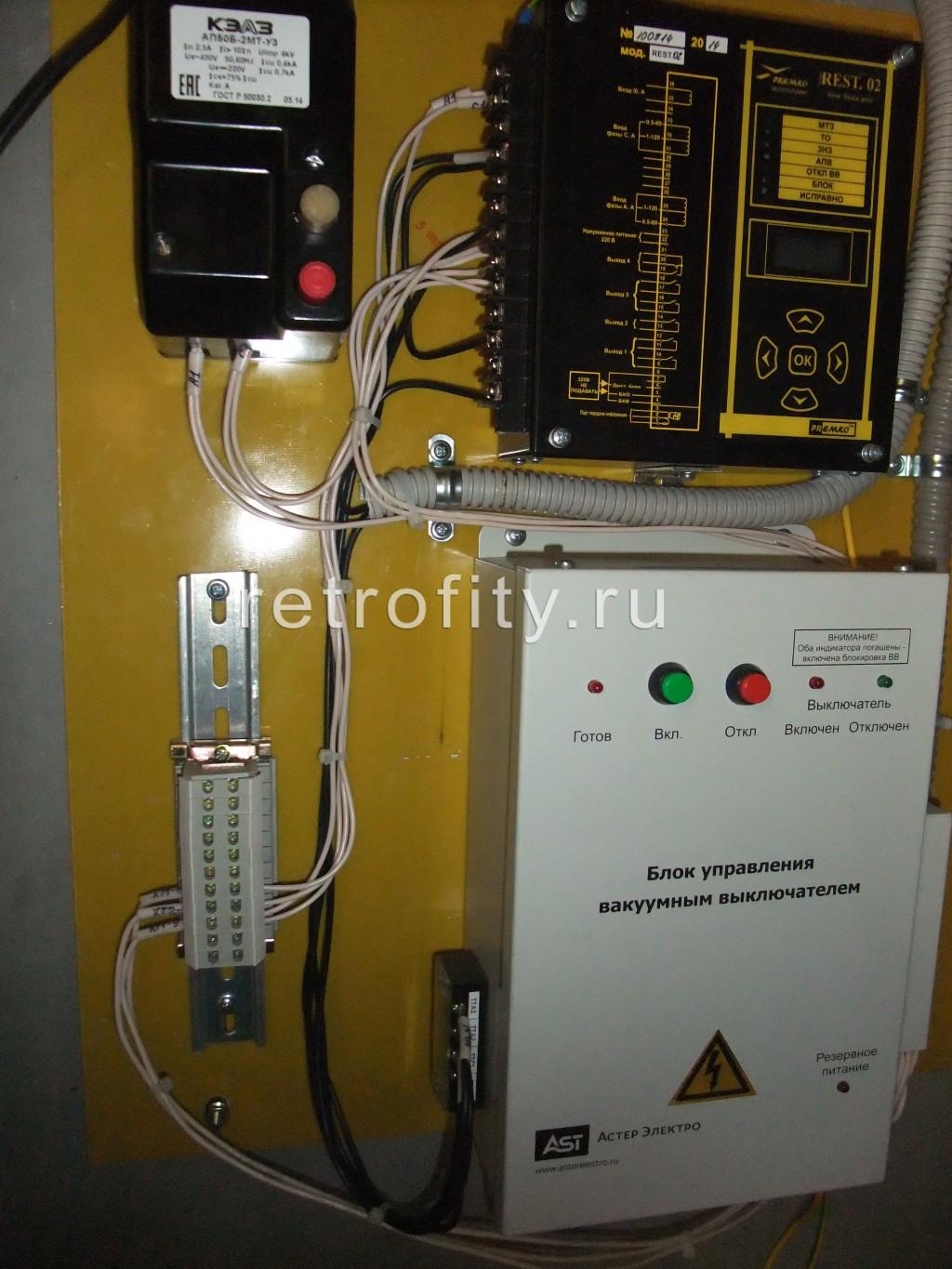

Наши специалисты выполнили комплекс работ. Первым этапом был демонтаж всего сгоревшего оборудования и тщательная отмывка ячейки от сажи, которая из-за примесей меди и изоляции обладает высокой адгезией и плотно сцепляется с поверхностями. Этот процесс занял значительное время. После очистки была произведена косметическая подкраска внутреннего отсека выключателя, а затем установлен новый вакуумный выключатель, трансформаторы тока и новая накладка на дверь с устройством релейной защиты «АГАТ». Завершили восстановление высоковольтные испытания ячейки и настройка релейной защиты. После выдачи полного пакета исполнительной документации (акты, протоколы пуско-наладки) ячейка была успешно введена в эксплуатацию.
Проект №1
К нам обратился заказчик с задачей модернизировать секцию ячеек КСО в количестве 5 штук.
Проблема была в устаревших выключателях и релейной защите.
Наши специалисты выехали на объект, оценили объем работ, выдали решение, которые устроило заказчика. Работы были выполнены точно и в срок
После выполнения работ по замене вакуумных выключателей и микропроцессорной релейной защите, нашими специалистами были выполнены пуско-наладочные работы с выдачей исполнительной документацией.
После эксплуатации от заказчика мы получили обратную связь, бесперебойная работа ячеек, надежные коммутационные аппараты.
После выполнения работ по замене вакуумных выключателей и микропроцессорной релейной защите, нашими специалистами были выполнены пуско-наладочные работы с выдачей исполнительной документацией. После эксплуатации от заказчика мы получили.
После выполнения работ по замене вакуумных выключателей и микропроцессорной релейной защите, нашими специалистами были выполнены пуско-наладочные работы с выдачей исполнительной документацией. После эксплуатации от заказчика мы получили
