Испытание силовых трансформаторов 10 кВ: полная диагностика ТМГ, ТМ, ТСЗ

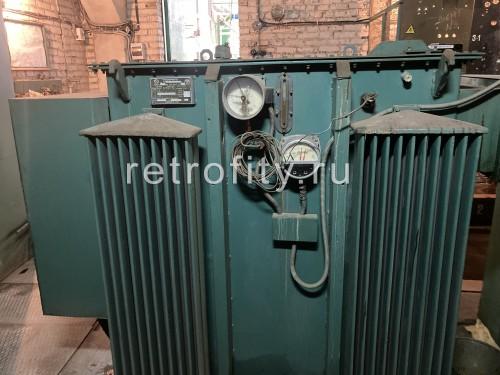

Силовой трансформатор — это «сердце» любой системы электроснабжения. От его надежности зависит бесперебойная работа промышленного предприятия, жилого комплекса или социального объекта. Однако даже самый качественный трансформатор со временем теряет свои свойства: стареет изоляция, увлажняется масло, ослабевают контактные соединения. Единственный способ вовремя выявить проблемы — провести профессиональное испытание силовых трансформаторов.

В этой статье мы подробно разберем, какие виды испытаний трансформаторов 10 кВ существуют, как проверяются трансформаторы ТМГ (герметичные), ТМ (масляные) и ТСЗ (сухие), какие нормы регламентируют процесс и какую документацию вы получите по итогам.

Почему важны регулярные испытания трансформаторов?

Испытание трансформаторов 10 кВ — это не формальность, а необходимость, продиктованная требованиями безопасности и экономической целесообразности.

Регулярная диагностика позволяет продлить срок службы трансформатора в 1,5–2 раза и избежать внеплановых простоев производства.

6. Проверка устройства РПН (если есть)

• Цель: проверка работы переключающего устройства.

• Метод: измерение сопротивления обмоток на всех положениях, проверка синхронности, электрическая прочность.

7. Измерение сопротивления изоляции вводов

• Цель: контроль состояния фарфоровых и полимерных вводов.

• Метод: мегаомметром 2500 В, при необходимости — испытание повышенным напряжением.

8. Проверка системы охлаждения (для мощных трансформаторов)

• Цель: работоспособность вентиляторов, насосов, термосигнализаторов.

• Метод: визуальный контроль, опробование в работе.

9. Тепловизионное обследование (в рабочем режиме)

• Цель: выявление перегревов контактных соединений, локальных нагревов бака, вводов.

• Метод: тепловизором (FLUKE, Testo) под нагрузкой.

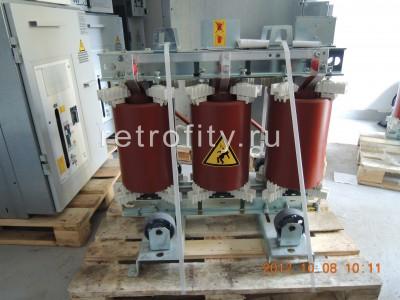

Специфика испытаний разных типов трансформаторов

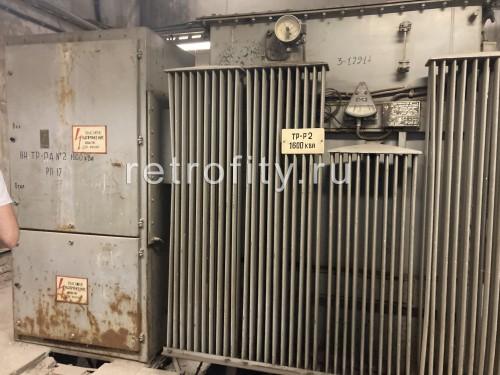

Этапы проведения испытаний трансформатора

Этап 1. Подготовка

• Изучение паспортных данных, протоколов предыдущих испытаний.

• Оформление наряда-допуска (при работе в действующей установке).

• Отключение трансформатора, заземление, установка ограждений.

Этап 2. Визуальный осмотр

• Проверка целостности бака, вводов, термосигнализаторов, расширителя.

• Контроль уровня масла (для ТМ), давления (для ТМГ).

• Проверка заземления.

Этап 3. Инструментальные измерения

• Выполнение всех видов измерений по программе испытаний.

• Фиксация температуры окружающей среды и оборудования (для корректировки норм).

Этап 4. Отбор проб и анализ (при необходимости)

• Отбор масла для лабораторного анализа (3–5 дней).

• При выявлении отклонений — рекомендации по сушке, регенерации или замене масла.

Этап 5. Оформление протоколов

• Подготовка подробных протоколов с указанием фактических параметров, норм и заключений.

• При положительных результатах — выдача акта готовности к эксплуатации.

Сравнение подходов: неспециализированная организация vs профессиональная лаборатория

Преимущества заказа испытаний трансформаторов в нашей компании

Почему главные инженеры и энергетики Москвы, области и ЦФО доверяют нам испытание силовых трансформаторов?

✅ Собственная электротехническая лаборатория до 35 кВ. Мы не привлекаем субподрядчиков — все испытания проводим сами на своем оборудовании. Это гарантирует оперативность, единую ответственность и контроль качества.

✅ Специализированное оборудование. Для трансформаторов у нас есть все необходимое: установки высоковольтных испытаний АВИЦ-70, АИД-70М; измерители коэффициента трансформации УИКТ-2; миллиомметры МИКО-7, ММР-600; оборудование для анализа масла (ПВМ-2, АНН-2, хроматограф).

✅ Аттестованные специалисты. V группа допуска по электробезопасности, опыт работы с трансформаторами ТМ, ТМГ, ТСЗ всех производителей (ТМГ-100, ТМГ-250, ТМГ-400, ТМГ-630, ТМГ-1000, ТМГ-1600 и выше).

✅ Анализ масла в собственной лаборатории. Мы не отправляем пробы «на сторону» — результаты получаем в кратчайшие сроки (2–3 дня). Это критически важно при вводе объектов в эксплуатацию.

✅ Опыт с 2009 года. Более 1000 успешных проектов: промышленные предприятия, энергоцентры, жилые комплексы, социальные объекты.

✅ Полное документальное сопровождение. По итогам испытаний вы получаете протоколы, готовые для предъявления Ростехнадзору, и рекомендации по дальнейшей эксплуатации.

✅ Выезд по Москве, области и ЦФО. Мобильные бригады оперативно прибывают на объект. Работаем по гибкому графику, в том числе в выходные и в «окна» заказчика.

Как заказать испытание силового трансформатора?

Чтобы провести качественное испытание трансформатора 10 кВ на вашем объекте, достаточно оставить заявку на нашем сайте. Мы:

1. Бесплатно проконсультируем по объему и видам испытаний, необходимых для вашего трансформатора (ТМ, ТМГ, ТСЗ).

2. При необходимости направим инженера на объект для предварительной оценки (выезд бесплатный).

3. Рассчитаем точную стоимость и подготовим коммерческое предложение.

4. Выполним весь комплекс испытаний с оформлением протоколов.

5. Передадим документацию и при необходимости поможем с прохождением Ростехнадзора.

Оставьте заявку сейчас — получите расчет в течение 30 минут и запланируйте выезд специалиста на ваш объект.

Часто задаваемые вопросы об испытании силовых трансформаторов

1. Как часто нужно проводить испытания трансформаторов 10 кВ?

Согласно ПТЭЭП:

• При вводе в эксплуатацию — полный комплекс приемо-сдаточных испытаний.

• В процессе эксплуатации — 1 раз в 3–5 лет (в рамках капитального ремонта).

• После аварийных режимов (КЗ, перегрузки) — внеплановые испытания.

• Анализ масла — рекомендуется не реже 1 раза в год для трансформаторов ТМ и 1 раза в 3–5 лет для герметичных ТМГ.

2. Какие документы выдаются после испытаний трансформатора?

По итогам работ вы получаете:

• Протоколы испытаний по каждому виду измерений (изоляция, коэффициент трансформации, сопротивление обмоток, высоковольтные испытания, анализ масла).

• Акт выполненных работ.

• Заключение о пригодности трансформатора к эксплуатации.

• При необходимости — рекомендации по ремонту, сушке, замене масла.

Все протоколы оформляются в соответствии с требованиями Ростехнадзора.

3. Что такое ТМГ трансформатор и чем отличается его испытание от обычного ТМ?

ТМГ — это герметичный масляный трансформатор без расширителя. Масло в нем изолировано от атмосферы азотной подушкой. Особенности испытаний:

• нет доступа к маслу без вскрытия (отбор пробы возможен через пробоотборник);

• контроль давления азота (норма 0,3–0,5 атм);

• повышенные требования к герметичности;

• сокращенная программа высоковольтных испытаний (без снятия вводов).

Наши специалисты имеют опыт работы с ТМГ всех производителей (ТМГ-100, ТМГ-250, ТМГ-400, ТМГ-630, ТМГ-1000, ТМГ-1600).

4. Можно ли провести испытания без отключения трансформатора?

Большинство испытаний трансформатора требуют полного отключения и заземления (измерение изоляции, высоковольтные испытания, измерение сопротивления обмоток). Однако некоторые виды диагностики проводятся без отключения:

• тепловизионное обследование — под рабочей нагрузкой;

• отбор пробы масла — при работающем трансформаторе (через пробоотборник);

• вибродиагностика (опционально).

График отключения согласовывается с заказчиком для минимизации простоя.

5. Что показывает анализ масла трансформатора?

Анализ масла позволяет оценить:

• электрическую прочность — способность масла выдерживать высокое напряжение (норма 40–50 кВ для 10 кВ);

• влагосодержание — при превышении 0,001% требуется сушка;

• кислотное число — показатель старения масла (норма не более 0,05 мг КОН/г);

• газосодержание и растворенные газы — раннее обнаружение внутренних дефектов (перегрев, частичные разряды, дуга).

Мы проводим анализы в собственной лаборатории, результаты готовы через 2–3 дня.

6. Как определить, нужна ли сушка трансформатора?

Необходимость сушки определяется по совокупности факторов:

• сопротивление изоляции ниже нормы при коэффициенте абсорбции К60/15 < 1,3;

• влагосодержание масла > 0,001%;

• пробивное напряжение масла < 40 кВ;

• длительный простой трансформатора без заполнения маслом.

Наши специалисты дают рекомендации по методу сушки (токовая сушка, вакуумная, в собственной печи).

7. Сколько времени занимает испытание одного трансформатора?

Продолжительность зависит от типа и мощности:

• ТМГ-100 – ТМГ-630 (до 630 кВА) — 3–5 часов (с оформлением протоколов).

• ТМ-1000 – ТМ-2500 (1000–2500 кВА) — 5–8 часов.

• С сухим трансформатором (ТСЗ) — 2–4 часа.

• Анализ масла — 2–3 дня дополнительно.

При комплексном заказе (несколько трансформаторов) сроки оптимизируются.

8. Что входит в стоимость испытаний трансформатора?

Стоимость формируется индивидуально и зависит от:

• типа и мощности трансформатора (ТМ, ТМГ, ТСЗ; 100–2500 кВА);

• объема испытаний (базовые измерения, высоковольтные испытания, анализ масла, тепловизионное обследование);

• необходимости дополнительных работ (сушка, регенерация масла, ремонт вводов);

• условий выполнения (действующая подстанция или новое строительство).

Мы предоставляем детальное коммерческое предложение с расшифровкой по позициям.
