Испытание высоковольтного оборудования до 35 кВ: виды, нормы, документация

В этой статье мы подробно разберем, какие виды испытаний существуют, какие нормы регламентируют процесс, какую документацию выдает лаборатория и почему доверять проверку стоит аттестованным специалистам с собственной приборной базой.

Зачем нужны высоковольтные испытания?

Испытание электрооборудования 10 кВ и выше выполняет несколько ключевых задач:

Виды испытаний высоковольтного оборудования

Мы проводим полный комплекс высоковольтных испытаний на объектах до 35 кВ. Ниже перечислены основные виды работ.

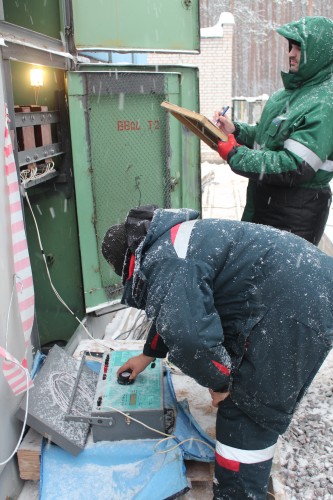

3. Испытание кабельных линий 6–10–35 кВ

• Испытание повышенным напряжением выпрямленного тока (до 60–100 кВ в зависимости от класса).

• Измерение сопротивления изоляции.

• Проверка фазировки и чередования фаз.

• Поиск мест повреждения (при необходимости).

4. Испытание комплектных распределительных устройств (КРУ, КСО)

• Испытание изоляции главных цепей повышенным напряжением.

• Проверка блокировок безопасности.

• Испытание вторичных цепей (управление, сигнализация, РЗА).

• Проверка целостности цепей заземления.

5. Испытание разъединителей, короткозамыкателей, отделителей

• Испытание изоляции повышенным напряжением.

• Проверка синхронности включения/отключения (для трехполюсных аппаратов).

• Измерение сопротивления контактов постоянному току.

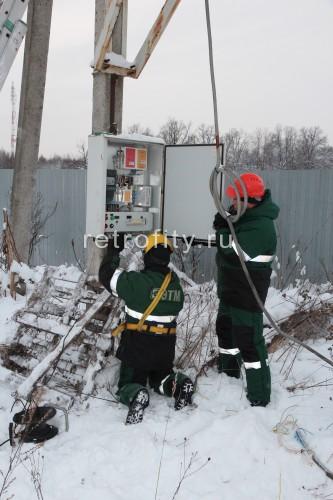

6. Измерение сопротивления заземляющих устройств

• Измерение сопротивления растеканию тока (для контуров заземления, заземлителей оборудования).

• Проверка целостности цепей заземления.

• Измерение удельного сопротивления грунта (при проектировании).

7. Тепловизионное обследование (термография)

• Бесконтактная диагностика контактных соединений, шин, трансформаторов в рабочем режиме.

• Выявление перегревов, предвестников аварий.

Нормативная база и требования

Все испытания высоковольтного оборудования проводятся в соответствии с:

Сравнение подходов: «гаражная» лаборатория vs профессиональный подход

Преимущества заказа испытаний в нашей компании

Почему главные инженеры и энергетики предприятий Москвы, области и ЦФО доверяют нам испытание высоковольтного оборудования?

✅ Собственная электротехническая лаборатория до 35 кВ. Мы не привлекаем субподрядчиков — все испытания проводим сами на своем оборудовании, что гарантирует оперативность и единую ответственность.

✅ Современная приборная база. Высоковольтные установки АВИЦ-70, АИД-70М; устройства проверки выключателей ПКВ-М, ВИП-2; комплексы для РЗА РЕТОМ-21; тепловизоры FLUKE; миллиомметры, мегаомметры с функцией измерения коэффициента абсорбции.

✅ Аттестованные специалисты. V группа допуска по электробезопасности, опыт работы от 10 лет. Все сотрудники имеют удостоверения по проведению испытаний.

✅ Опыт с 2009 года. Более 1000 успешных проектов: промышленные предприятия, объекты энергетики, ЖКХ, коммерческая недвижимость.

✅ Полное документальное сопровождение. По итогам испытаний вы получаете протоколы, готовые для предъявления Ростехнадзору, и рекомендации по устранению замечаний (при их наличии).

✅ Выезд по Москве, области и ЦФО. Мобильные бригады оперативно прибывают на объект. Работаем по гибкому графику, в том числе в выходные и в «окна» заказчика.

Как заказать испытание высоковольтного оборудования?

Чтобы провести комплексные высоковольтные испытания на вашем объекте, достаточно оставить заявку на нашем сайте. Мы:

1. Бесплатно проконсультируем по объему и видам испытаний, необходимых для вашего оборудования.

2. При необходимости направим инженера на объект для предварительной оценки (выезд бесплатный).

3. Рассчитаем точную стоимость и подготовим коммерческое предложение.

4. Выполним весь комплекс испытаний с оформлением протоколов.

5. Передадим документацию и при необходимости поможем с прохождением Ростехнадзора.

Оставьте заявку сейчас — получите расчет в течение 30 минут и запланируйте выезд специалиста на ваш объект.

Часто задаваемые вопросы об испытании высоковольтного оборудования

1. Как часто нужно проводить испытания высоковольтного оборудования?

Согласно ПТЭЭП, периодичность зависит от типа оборудования:

• Трансформаторы, выключатели, КРУ — 1 раз в 3–5 лет (в рамках капитального ремонта).

• Кабельные линии — 1 раз в 3–5 лет, а также после ремонта или при аварийных режимах.

• Заземляющие устройства — 1 раз в 6–10 лет (измерение сопротивления), визуальный осмотр — ежегодно.

• Тепловизионное обследование — рекомендуется 1 раз в год для выявления перегревов.

Также испытания обязательны после монтажа, реконструкции, капитального ремонта и при вводе объекта в эксплуатацию.

2. Какие документы выдаются после испытаний?

По итогам работ вы получаете:

• Протоколы испытаний по каждому виду оборудования (с указанием фактических параметров, норм, заключения).

• Акт выполненных работ.

• При необходимости — исполнительную документацию (схемы, ведомости).

Все протоколы оформляются в соответствии с требованиями Ростехнадзора и могут быть предъявлены при проверке.

3. Можно ли проводить испытания без отключения оборудования?

Некоторые виды испытаний (тепловизионное обследование, измерение сопротивления изоляции вторичных цепей) проводятся без отключения основного оборудования. Однако большинство высоковольтных испытаний (подача повышенного напряжения, проверка вакуумных камер) требуют вывода оборудования в ремонт. Наши специалисты работают по согласованному графику, минимизируя влияние на технологический процесс заказчика.

4. Что такое испытание повышенным напряжением и зачем оно нужно?

Испытание повышенным напряжением — это подача на изоляцию оборудования напряжения, превышающего номинальное (например, 35–45 кВ для выключателей 10 кВ). Цель — проверить запас электрической прочности изоляции и выявить скрытые дефекты. Если оборудование выдерживает испытание без пробоя и перекрытия, оно считается пригодным к эксплуатации.

5. Чем отличается наладка от испытаний?

Это взаимосвязанные, но разные процессы:

• Наладка (ПНР) — настройка оборудования и устройств защиты для обеспечения правильной работы в заданных режимах.

• Испытания — проверка физических параметров (сопротивление изоляции, прочность вакуума, механические характеристики) на соответствие нормам.

На практике мы выполняем оба этапа в комплексе, что гарантирует готовность оборудования к работе.

6. Какую лабораторию выбрать для получения допуска Ростехнадзора?

Для того чтобы протоколы испытаний были приняты Ростехнадзором, лаборатория должна:

• иметь действующую лицензию на эксплуатацию электроустановок (ППРФ № 246);

• состоять в СРО с допуском к работам, влияющим на безопасность;

• использовать поверенное оборудование;

• иметь аттестованный персонал с V группой.

Наша лаборатория соответствует всем этим требованиям.

7. Сколько времени занимают испытания на одном объекте?

Продолжительность зависит от объема и состава оборудования:

• Одна ячейка КРУ (с выключателем, трансформаторами тока) — 2–4 часа.

• Силовой трансформатор 1000 кВА — 3–5 часов.

• Кабельная линия 10 кВ — 2–3 часа (включая подготовку и оформление).

• Комплексный объект (РУ, трансформатор, кабели) — от 1 до 3 дней.

Мы всегда согласовываем сроки с заказчиком и предоставляем детальный график работ.

8. Что входит в стоимость испытаний?

Стоимость формируется индивидуально и зависит от:

• типа и количества оборудования (количество ячеек, трансформаторов, кабельных линий);

• вида испытаний (базовые измерения, высоковольтные испытания, термография, анализ масла);

• условий выполнения (новый объект или действующая установка, необходимость отключения).

Мы предоставляем детальное коммерческое предложение с расшифровкой по позициям.

Как часто нужно проводить испытания

Периодичность зависит от условий эксплуатации. В среднем испытания проводятся раз в 1–3 года.

Внеплановые проверки необходимы:

• после ремонта
• после аварий
• при длительном простое

Как выбрать подрядчика

Выбор подрядчика напрямую влияет на качество диагностики. Формальный подход не выявляет реальные проблемы.

Надежная лаборатория должна:

• иметь лицензии и допуски
• использовать поверенное оборудование
• предоставлять подробные протоколы
• объяснять результаты испытаний
