Чем отличаются КРУ, КСО и КРУН: технический гид по распределительным устройствам 6–10 кВ

Распределительные устройства среднего напряжения (6–10 кВ) являются ключевыми элементами систем электроснабжения промышленных объектов, подстанций и инфраструктурных узлов. На практике чаще всего применяются КСО, КРУ и КРУН. Эти типы РУ отличаются конструкцией, уровнем безопасности, условиями эксплуатации и стоимостью владения.

В статье рассмотрим технические особенности, параметры и области применения каждого типа с точки зрения проектирования и эксплуатации.

Назначение распределительных устройств

Распределительные устройства предназначены для:

  • приема электроэнергии от источника;

  • распределения по отходящим линиям;

  • коммутации электрических цепей;

  • защиты оборудования при КЗ и перегрузках;

  • измерения параметров сети;

  • обеспечения безопасного обслуживания персоналом.

Как правило, КСО, КРУ и КРУН применяются в сетях:

  • номинальным напряжением: 6 кВ и 10 кВ;

  • частотой: 50 Гц;

  • с изолированной или резистивно-заземленной нейтралью.

Получите консультацию
нашего инженера
Отвечаем в течении 30 секунд Руководитель направления Вещий Андрей
+7 (495) 108-48-16TelegramWhatsAppОтправить заявку

КСО — камеры сборные одностороннего обслуживания

КСО — классическое распределительное устройство стационарного типа, широко применяемое с советского периода и по сей день.



Конструктивные особенности КСО

  • металлический шкаф с односторонним доступом;

  • стационарная установка коммутационных аппаратов;

  • отсутствие выкатных элементов;

  • жесткое шинное соединение;

  • воздушная изоляция.

Типовые технические характеристики КСО

  • Номинальное напряжение: 6, 10 кВ

  • Номинальный ток: 400–3150 А

  • Ток термической стойкости (1 сек): 20–31,5 кА

  • Степень защиты оболочки: IP00–IP20

  • Климатическое исполнение: У3, УХЛ3

  • Срок службы: 25–30 лет

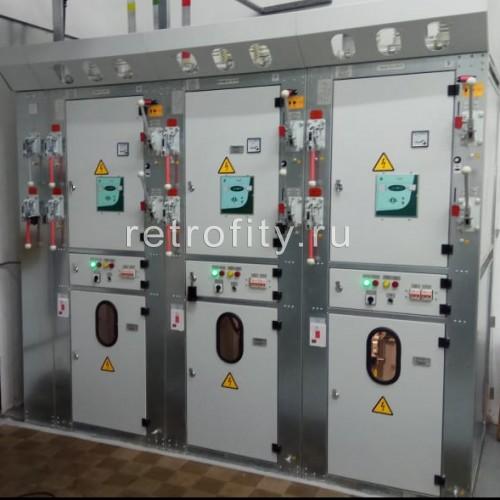

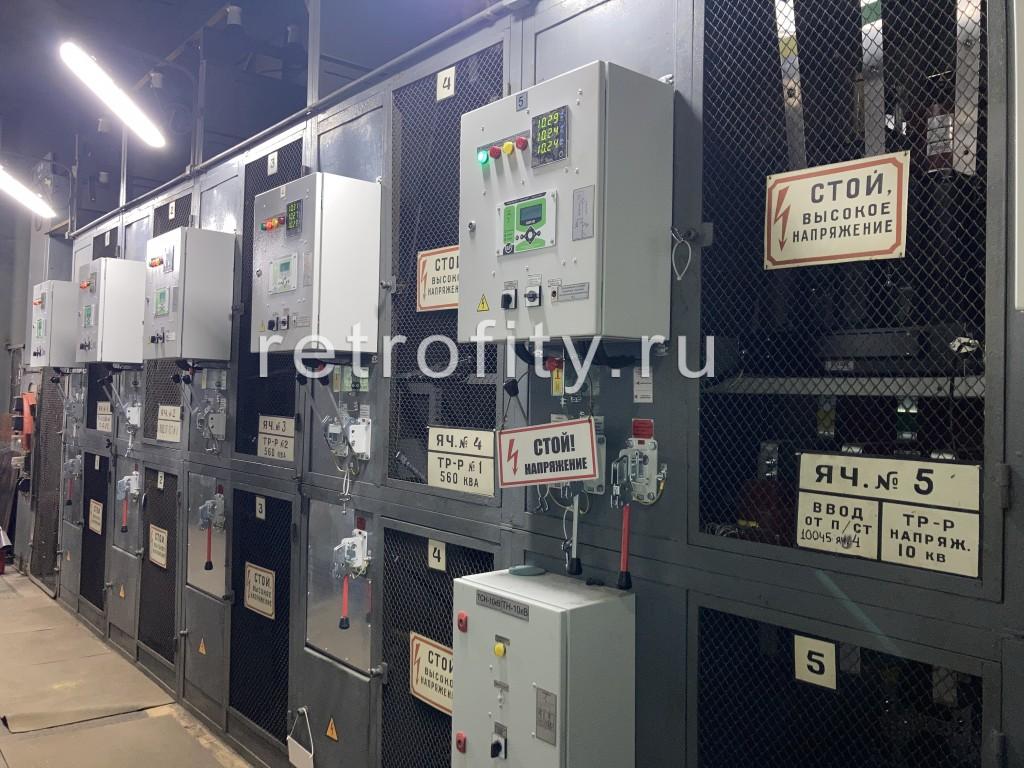

КСО

Плюсы и минусы

Преимущества:

  • простота конструкции;

  • низкая стоимость;

  • ремонтопригодность.

Недостатки:

  • пониженный уровень электробезопасности;

  • длительное обслуживание;

  • ограниченные возможности автоматизации.

Область применения:
РП и ТП старого образца, небольшие подстанции, объекты с ограниченным бюджетом.

КРУ — комплектные распределительные устройства

КРУ — современное распределительное устройство с выкатными элементами, обеспечивающее высокий уровень безопасности и удобство эксплуатации.

Конструктивные особенности КРУ

  • секционированный металлический корпус;

  • выкатная тележка с выключателем;

  • механические и электрические блокировки;

  • отдельные отсеки: выключателя, шин, кабелей, релейной защиты;

  • возможность дугозащищенного исполнения.

Типовые технические характеристики КРУ

  • Номинальное напряжение: 6, 10 (до 35) кВ

  • Номинальный ток: 630–4000 А

  • Ток КЗ (1 сек): 25–40 кА

  • Степень защиты: IP31–IP54

  • Тип выключателей: вакуумные, элегазовые

  • Климатическое исполнение: У3, УХЛ3

  • Срок службы: 30 лет и более

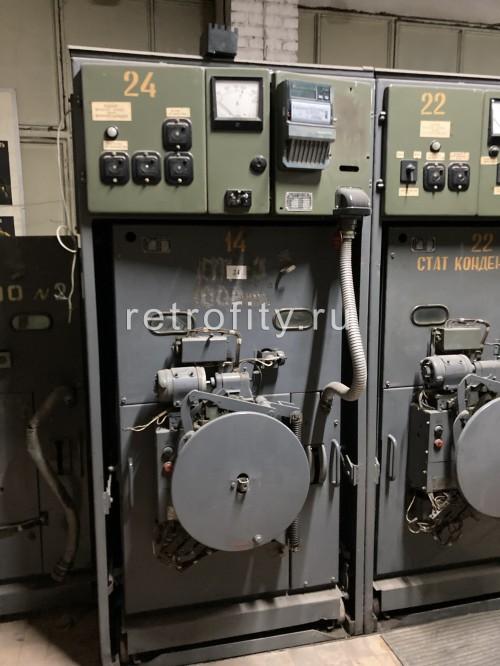

КРУ

Плюсы и минусы

Преимущества:

  • высокий уровень электробезопасности;

  • быстрая замена выключателя;

  • минимизация времени простоя;

  • совместимость с АСУ ТП и цифровыми РЗА.

Недостатки:

  • более высокая цена;

  • необходимость помещения с нормированными условиями.

Область применения:
Промышленные предприятия, современные подстанции, энергоцентры, объекты с высокими требованиями к надежности.

КРУН — комплектные распределительные устройства наружной установки

КРУН — это КРУ, адаптированное для эксплуатации вне зданий.

Конструктивные особенности КРУН

  • герметичный металлический корпус;

  • антикоррозийное покрытие;

  • встроенные системы обогрева и вентиляции;

  • повышенная степень защиты от влаги и пыли;

  • монтаж на фундамент или раму.

Типовые технические характеристики КРУН

  • Номинальное напряжение: 6–10 кВ

  • Номинальный ток: 630–3150 А

  • Ток КЗ (1 сек): 20–31,5 кА

  • Степень защиты: IP54–IP65

  • Диапазон температур: –60…+40 °C

  • Климатическое исполнение: У1, УХЛ1

  • Срок службы: 25–30 лет

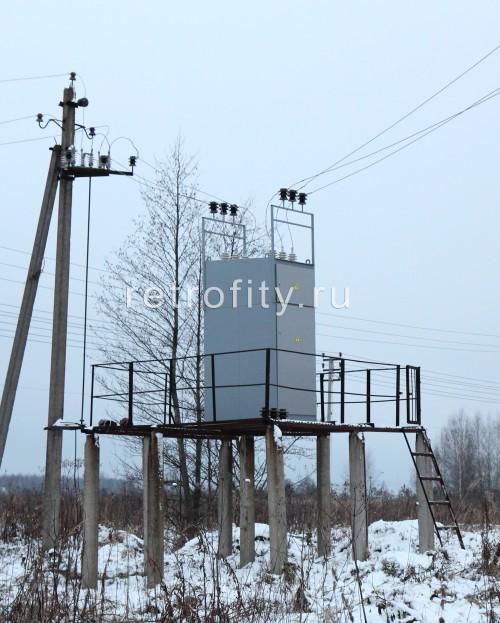

КРУН

Плюсы и минусы

Преимущества:

  • не требуется капитальное здание;

  • быстрый ввод в эксплуатацию;

  • устойчивость к климатическим воздействиям.

Недостатки:

  • более высокая стоимость;

  • необходимость регулярного контроля микроклимата.

Область применения:
Наружные подстанции, нефтегазовые объекты, строительные площадки, удаленные районы.

Сравнительная таблица КСО, КРУ и КРУН

ПараметрКСОКРУКРУН
Тип установки Помещение Помещение Улица
Выкатные элементы Нет Да Да
Напряжение 6–10 кВ 6–35 кВ 6–10 кВ
Номинальный ток до 2000 А до 3150 А до 2500 А
Безопасность Средняя Высокая Высокая
Автоматизация Ограниченная Высокая Высокая
Стоимость Низкая Средняя Высокая

Заключение

КСО, КРУ и КРУН — это разные поколения и уровни развития распределительных устройств 6–10 кВ.

  • КСО — экономичное решение для типовых задач.

  • КРУ — оптимальный выбор для современных энергообъектов.

  • КРУН — незаменимы при наружной установке и быстром развертывании.

Правильный выбор типа распределительного устройства напрямую влияет на надежность электроснабжения, безопасность персонала и эксплуатационные затраты.
