Что дает дистанционный мониторинг (телемеханика) в оборудовании среднего напряжения (6–35 кВ) и как его внедрить

Что такое дистанционный мониторинг и телемеханика в оборудовании среднего напряжения

Дистанционный мониторинг (телемеханика) в оборудовании среднего напряжения — это совокупность аппаратных и программных средств, обеспечивающих удаленный контроль, управление и диагностику состояния электрооборудования 6–35 кВ в режиме реального времени.

Система позволяет:

• контролировать электрические и технологические параметры;

• получать сигналы о неисправностях и авариях;

• управлять коммутационными аппаратами;

• анализировать состояние оборудования и прогнозировать отказы.

Телемеханика применяется в КРУ и КСО, РП и ПС, ячейках с вакуумными и элегазовыми выключателями, реклоузерах, секционирующих пунктах и распределительных сетях.

Какие параметры контролируются

В зависимости от конфигурации и задач система может контролировать:

• токи и напряжения по фазам;

• активную и реактивную мощность, cos φ;

• температуру токоведущих частей, контактов, шин и кабельных вводов;

• состояние изоляции и частичные разряды;

• положение выключателей и разъединителей;

• срабатывание защит и автоматики;

• состояние цепей питания и собственных нужд;

• условия окружающей среды (температура, влажность).

Что дает дистанционный мониторинг оборудования среднего напряжения

1. Повышение надежности электроснабжения

Постоянный контроль состояния оборудования позволяет выявлять деградацию контактов, перегревы, ухудшение изоляции и другие опасные процессы на ранней стадии. Это снижает вероятность внезапных отказов и масштабных отключений.

2. Сокращение времени ликвидации аварий

Телемеханика обеспечивает мгновенную передачу информации о месте и характере аварии. Диспетчер видит точную картину происходящего и может оперативно принять решение, включая дистанционное отключение или включение оборудования.

3. Переход к обслуживанию по фактическому состоянию

Отказ от регламентного обслуживания «по календарю» в пользу обслуживания по состоянию позволяет:

• снизить затраты на техническое обслуживание;

• продлить срок службы оборудования;

• минимизировать человеческий фактор.

4. Повышение безопасности персонала

Удаленный контроль и управление снижают необходимость присутствия персонала в зонах с повышенной опасностью (высокое напряжение, дуговые разряды), что существенно повышает уровень промышленной безопасности.

5. Повышение прозрачности и управляемости сетей

Централизованный сбор данных позволяет анализировать режимы работы, выявлять узкие места, оптимизировать схемы электроснабжения и нагрузку на оборудование.

Основные компоненты системы телемеханики среднего напряжения

Типовая система включает:

1. Измерительные трансформаторы и датчики — тока, напряжения, температуры, частичных разрядов.

2. Устройства релейной защиты и автоматики (РЗА) — с функциями телемеханики.

3. RTU/PLC или интеллектуальные терминалы — сбор и передача данных.

4. Каналы связи — Ethernet, оптоволокно, радиоканал, GSM/LTE, защищенные VPN.

5. SCADA/АСДУ — диспетчеризация, визуализация, архивы и тревоги.

6. Рабочие места диспетчеров и инженеров.

Как внедрить дистанционный мониторинг в оборудовании среднего напряжения

Шаг 1. Определение целей и сценариев использования

На этом этапе важно ответить на вопросы:

• какие объекты подлежат мониторингу (КРУ, РП, ПС);

• требуется ли дистанционное управление;

• какие показатели критичны для бизнеса и безопасности;

• какие нормативные требования необходимо учитывать.

Шаг 2. Обследование существующего оборудования

Проводится технический аудит:

• состояние КРУ и ячеек;

• наличие РЗА и интерфейсов связи;

• возможность дооснащения датчиками;

• условия эксплуатации и электромагнитная совместимость.

Шаг 3. Выбор технического решения и архитектуры

На основе обследования выбираются:

• типы датчиков и терминалов;

• протоколы обмена данными (IEC 60870-5-104, Modbus, IEC 61850);

• структура сети и резервирование каналов связи;

• программная платформа.

Шаг 4. Проектирование и внедрение

Этап включает:

• разработку проектной и рабочей документации;

• монтаж оборудования и датчиков;

• настройку РЗА, телемеханики и SCADA;

• интеграцию с существующими АСУ и АСДУ.

Рекомендуется начинать с пилотного участка или одной подстанции.

Шаг 5. Пусконаладка и обучение персонала

Проводится комплексное тестирование, проверка сценариев аварий и обучение диспетчеров и эксплуатационного персонала.

Шаг 6. Эксплуатация и развитие

После ввода в эксплуатацию система может быть расширена за счет:

• внедрения онлайн-диагностики и аналитики;

• интеграции с системами учета и управления активами;

• применения алгоритмов прогнозирования отказов.

Модернизация Вашего оборудования от РЕТРОФИТЫ.РУ

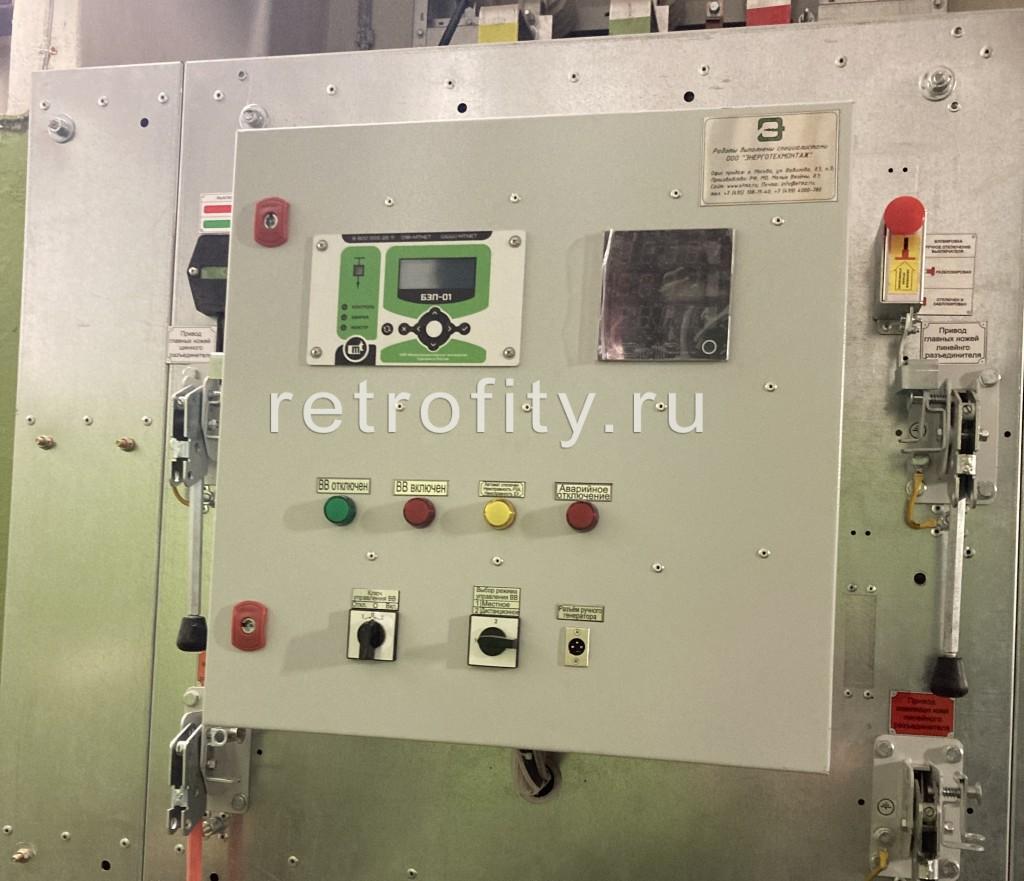

Для реализации дистанционного мониторинга и управления оборудованием среднего напряжения мы предлагаем использовать современный микропроцессорный терминал релейной защиты и автоматики (РЗА), совмещающий функции защиты, измерения, диагностики и телемеханики в одном устройстве.

Ключевые возможности терминала РЗА

Микропроцессорный терминал обеспечивает:

• полный комплекс защит для сетей 6–35 кВ (МТЗ, ТО, ЗЗ, ЗОЗЗ, АПВ, АВР и др.);

• высокоточные измерения токов, напряжений, мощности и энергии;

• непрерывный мониторинг состояния оборудования и цепей управления;

• регистрацию аварийных событий, осциллограмм и журналов срабатываний;

• функции телемеханики: ТИ, ТС, ТУ;

• поддержку промышленных протоколов связи IEC 60870-5-104, Modbus RTU/TCP, IEC 61850;

• интеграцию с SCADA, АСДУ и системами верхнего уровня без дополнительных RTU.

Преимущества применения терминала

Использование микропроцессорного терминала РЗА позволяет:

• сократить количество оборудования в ячейке КРУ;

• уменьшить затраты на проектирование, монтаж и обслуживание;

• повысить надежность и селективность защит;

• обеспечить готовность объекта к цифровизации и расширению;

• реализовать дистанционный мониторинг без существенной реконструкции.

Экономический эффект

Внедрение терминалов РЗА с функциями телемеханики обеспечивает:

• снижение эксплуатационных затрат до 20–30 %;

• сокращение времени поиска и устранения аварий;

• уменьшение простоев технологического оборудования;

• продление срока службы коммутационных аппаратов.

Мы предлагаем:

• подбор терминала РЗА под конкретный объект и схему электроснабжения;

• разработку проектных решений;

• поставку, пусконаладочные работы и интеграцию с существующими системами;

• обучение персонала и техническую поддержку.

Возможны варианты поставки как для новых объектов, так и для модернизации действующих КРУ, РП и подстанций 6–35 кВ.

Заключение

Дистанционный мониторинг (телемеханика) в оборудовании среднего напряжения — это ключевой инструмент повышения надежности, безопасности и эффективности электроснабжения. Его внедрение позволяет перейти от реактивного управления к интеллектуальной эксплуатации сетей и оборудования, снизить риски аварий и создать основу для цифровых подстанций и умных распределительных сетей.
