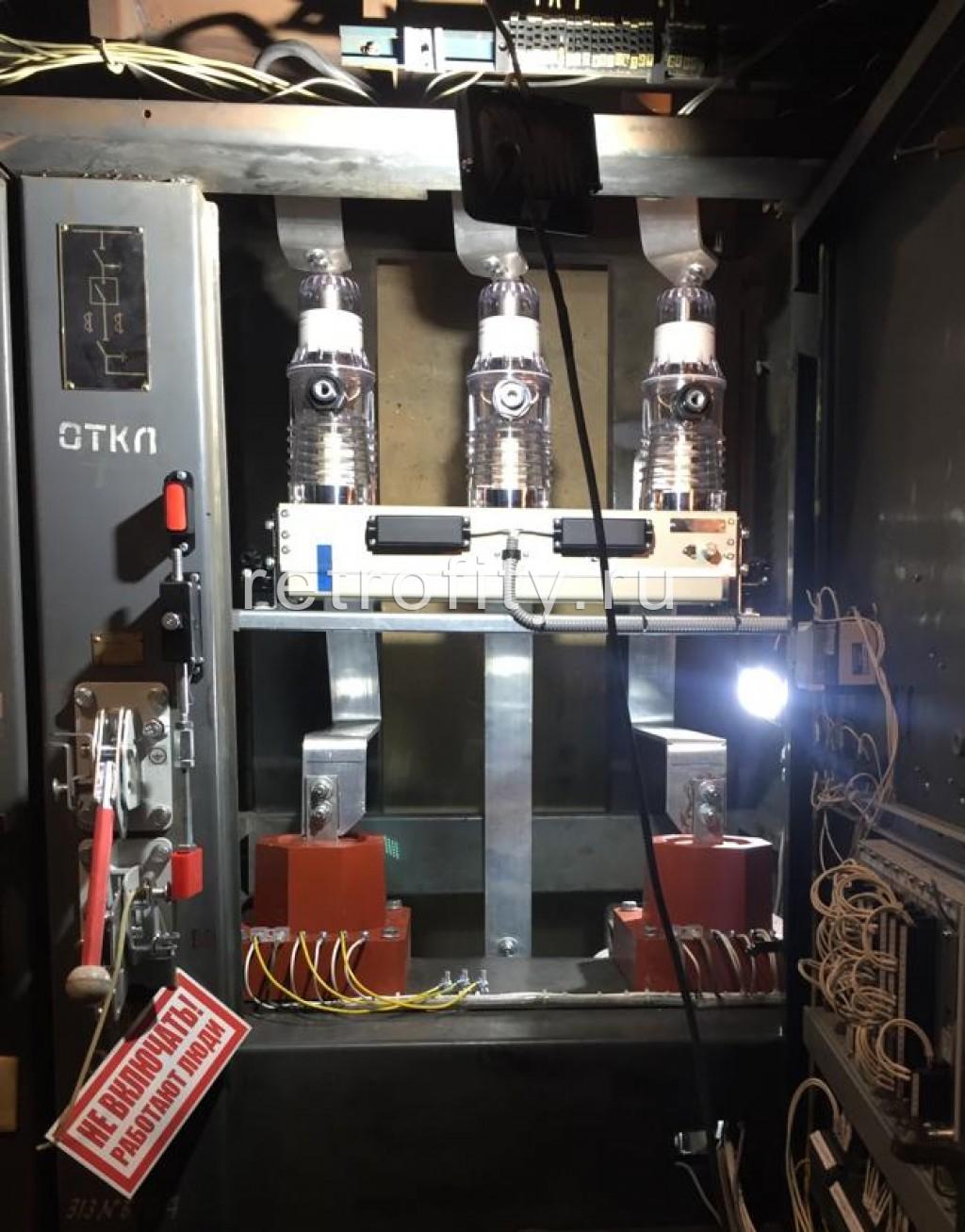

Комплект ретрофита ячейки: назначение, состав и преимущества внедрения

Современные требования к надежности и безопасности электроэнергетических объектов заставляют предприятия обновлять и модернизировать устаревшее оборудование. Один из наиболее эффективных способов продлить срок службы распределительных устройств (РУ) без полной их замены — применение комплектов ретрофита ячеек. Это решение позволяет заменить морально и физически изношенные компоненты, повысить производительность и обеспечить соответствие современным стандартам, сохранив при этом существующую инфраструктуру.

Что такое ретрофит ячейки?

Ретрофит ячейки — это комплекс мероприятий по модернизации ячеек КРУ или КРУН, включающий замену устаревшего выключателя и других элементов на современные аналоги. Основная задача — улучшить технические характеристики оборудования без необходимости демонтажа существующих шкафов, что значительно снижает время и стоимость работ.

Назначение комплекта ретрофита

Комплект ретрофита предназначен для:

• замены устаревших масляных, воздушных или малогазовых выключателей на современные вакуумные;

• повышения уровня безопасности персонала;

• увеличения надежности коммутационных операций;

• адаптации оборудования к действующим нормам и стандартам;

• минимизации эксплуатационных затрат;

• продления ресурса действующей ячейки на 20–30 лет.

Из чего состоит комплект ретрофита

В зависимости от производителя и модели ячейки, комплект может включать:

1. Вакуумный выключатель
   Современный коммутационный аппарат с высокой стойкостью к циклам включения и отключения.

2. Переходная рама (адаптер)
   Специальная конструкция для установки нового выключателя в габариты старой ячейки без её переделки.

3. Шинные и кабельные адаптеры
   Обеспечивают совместимость по присоединениям и электрическим параметрам.

4. Механические блокировки
   Гарантируют безопасную работу оборудования и соответствие требованиям МЭК и ГОСТ.

5. Комплект вторичных цепей
   Включает катушки, датчики, схемы управления и защиты, необходимые для интеграции нового выключателя.

6. Инструкции по монтажу и документация
   Обеспечивает корректную и быструю установку.

Преимущества внедрения комплекта ретрофита

1. Экономичность
   Стоимость ретрофита значительно ниже полной замены ячейки или реконструкции РУ. Предприятие экономит на демонтаже, строительных работах и новом оборудовании.
2. Минимальный простой оборудования
   Установка комплекта часто занимает всего несколько часов или один день, что важно для объектов с непрерывным технологическим процессом.
3. Повышение безопасности
   Вакуумные выключатели исключают риск утечек масла или газа, снижают вероятность коротких замыканий и аварий.
4. Улучшение надежности
   Современные аппараты имеют увеличенный ресурс коммутаций, лучше справляются с токами КЗ и менее требовательны к обслуживанию.
5. Соответствие стандартам
   Ретрофит позволяет модернизировать старые ячейки под требования актуальных нормативных документов без масштабных инвестиций.
6. Продление срока службы оборудования
   Обновление ключевых элементов позволяет использовать существующее РУ ещё десятки лет.

Где применяется ретрофит

Комплекты ретрофита востребованы на объектах промышленности, энергетики, ЖКХ и транспорта, где эксплуатируются устаревшие:

• КРУ и КРУН 6–35 кВ,

• масляные выключатели ВМГ, ВМП, ВМПЭ и др.,

• воздушные выключатели старых серий,

• малогазовые аппараты.
