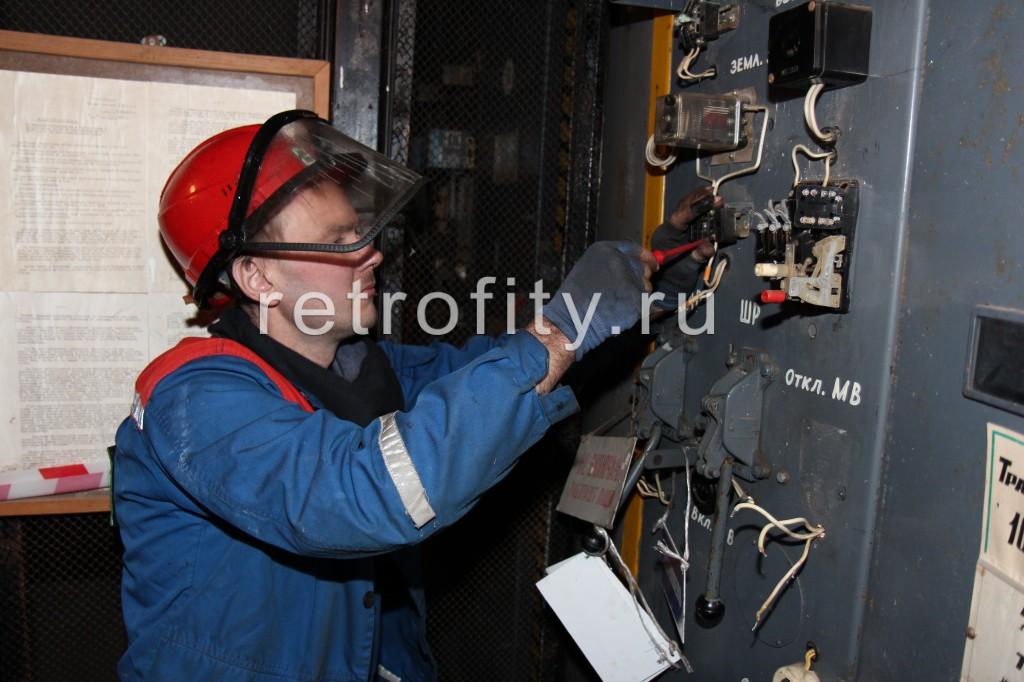

Что понимается под модернизацией одной ячейки
Под модернизацией ячейки КСО/КРУ обычно подразумевается частичное или полное обновление оборудования без замены всей конструкции, в том числе:
-
замена масляного или вакуумного выключателя;
-
установка современных микропроцессорных устройств РЗА;
-
обновление вторичных цепей;
-
замена приводов, измерительных трансформаторов;
-
внедрение телемеханики и АСУ ТП;
-
повышение уровня безопасности и надежности.
Важно отметить, что модернизация без остановки означает сохранение работы остальных ячеек и секций, при этом выводится в ремонт только конкретная модернизируемая ячейка.
Расчёт сроков модернизации ячейки КСО/КРУ в зависимости от напряжения
Класс напряжения напрямую влияет на объем работ, требования по безопасности, количество испытаний и, как следствие, на общую продолжительность модернизации. Ниже приведён типовой расчёт сроков для наиболее распространённых уровней напряжения: 6 кВ, 10 кВ и 35 кВ при условии модернизации без остановки всей секции.
Ячейки 6 кВ (КСО, КРУ)
Типовой состав работ
-
замена масляного или устаревшего вакуумного выключателя;
-
установка микропроцессорной РЗА;
-
частичная замена вторичных цепей;
-
интеграция в существующую систему сигнализации.
Расчёт сроков
| Этап | Время |
|---|---|
| Подготовка и обследование (до работ) | 0,5–1 день |
| Вывод ячейки в ремонт | 1–2 часа |
| Демонтаж старого оборудования | 3–5 часов |
| Монтаж нового выключателя | 4–6 часов |
| Вторичные цепи | 4–6 часов |
| Наладка РЗА | 4–8 часов |
| Испытания и ввод | 2–3 часа |
Итого:
-
активные работы — 8–12 часов
-
общий срок — 1–2 рабочих дня
Комментарий:
Ячейки 6 кВ считаются наиболее «быстрыми» в модернизации, особенно при наличии типовых решений.
Ячейки 10 кВ (КСО, КРУ)
Типовой состав работ
-
замена выключателя;
-
установка МП РЗА с расширенными функциями;
-
доработка цепей ТТ и ТН;
-
подключение к АСУ ТП (опционально).
Расчёт сроков
| Этап | Время |
|---|---|
| Подготовка и проектирование | 1 день |
| Вывод ячейки в ремонт | 1–2 часа |
| Демонтаж | 4–6 часов |
| Монтаж оборудования | 6–8 часов |
| Вторичные цепи | 6–10 часов |
| Наладка РЗА | 8–12 часов |
| Испытания и ввод | 3–4 часа |
Итого:
-
активные работы — 16–24 часа
-
общий срок — 2–3 рабочих дня
Комментарий:
Для 10 кВ характерен больший объём вторичных цепей и более сложная логика защит, что увеличивает время наладки.
Ячейки 35 кВ (КРУ, КРУЭ)
Типовой состав работ
-
замена выключателя и/или трансформаторов тока;
-
модернизация шкафов РЗА;
-
доработка схем оперативного питания;
-
расширенный комплекс испытаний.
Расчёт сроков
| Этап | Время |
|---|---|
| Обследование и проект | 1–2 дня |
| Вывод ячейки в ремонт | 2–3 часа |
| Демонтаж оборудования | 6–10 часов |
| Монтаж первичного оборудования | 8–12 часов |
| Вторичные цепи | 10–16 часов |
| Наладка РЗА | 12–20 часов |
| Высоковольтные испытания | 4–6 часов |
| Ввод в работу | 2–4 часа |
Итого:
-
активные работы — 32–48 часов
-
общий срок — 3–5 рабочих дней
Комментарий:
Для 35 кВ ключевое влияние оказывают требования по испытаниям и увеличенное количество согласований с эксплуатацией.
Сводная таблица сроков
| Напряжение | Активные работы | Общий срок |
|---|---|---|
| 6 кВ | 8–12 ч | 1–2 дня |
| 10 кВ | 16–24 ч | 2–3 дня |
| 35 кВ | 32–48 ч | 3–5 дней |
Приведённые сроки являются типовыми и применимы при следующих условиях:
-
модернизация одной ячейки;
-
наличие резервирования и возможности локального отключения;
-
подготовленные проектные решения;
-
отсутствие аварийного состояния оборудования.
При нестандартных схемах, дефиците резервов или глубокой реконструкции сроки могут увеличиваться на 20–40%.
Как сократить время модернизации
Для минимизации сроков рекомендуется:
-
Выполнять детальное обследование ячейки заранее
-
Максимально переносить работы в заводские условия
-
Использовать типовые проектные решения
-
Планировать переключения совместно с эксплуатацией
-
Проводить наладку РЗА параллельно с монтажом
Вывод
Чем выше класс напряжения, тем больше влияние оказывают:
-
требования по технике безопасности;
-
объём вторичных цепей;
-
глубина наладки и испытаний.
Однако даже для 35 кВ при грамотной организации возможно выполнить модернизацию без остановки всей подстанции в пределах одной рабочей недели.
